Chapas de acero perforadas

1. Introducción

Las chapas de acero perforadas (también denominadas «metal perforado» o «chapa perforada») son productos planos en los que se ha perforado un patrón regular de orificios. Se utilizan para filtración, cribado, ventilación, control acústico, fachadas arquitectónicas, protecciones y aplicaciones decorativas.

Normas y directrices de referencia clave:

• DIN 24041 / ISO 7805 – Chapas perforadas (terminología, patrones, designación)

• Normas de materiales: EN 10130 / ASTM A1008 (laminadas en frío), EN 10025 / ASTM A36 (laminadas en caliente), ASTM A240 (inoxidable), EN 10346 / ASTM A653 (galvanizadas)

• Catálogos nacionales y de fabricantes de patrones (códigos P, designaciones R/Q/H)

2. Formas y patrones de orificios

Las formas y disposiciones de orificios más comunes se definen en la norma DIN 24041:

Términos dimensionales clave: Diámetro del orificio (o longitud del lado), paso (distancia entre centros), puente (material sólido entre orificios), área abierta (% de la chapa que queda abierta).

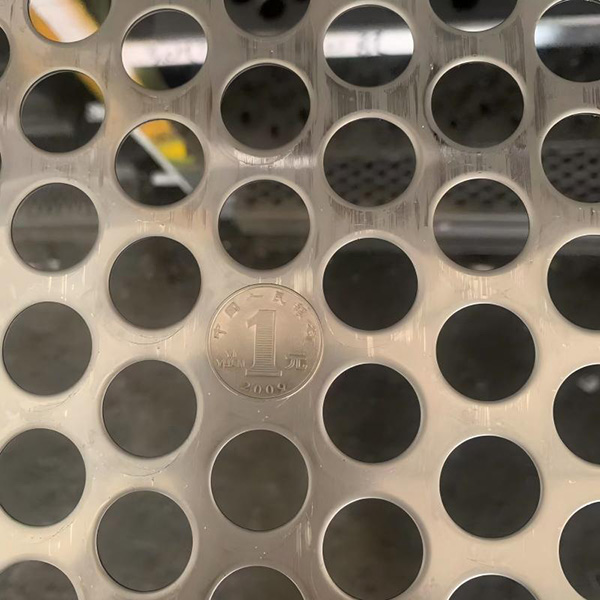

3. Patrones comunes de orificios redondos (ejemplos)

Regla general: el diámetro del orificio debe ser normalmente ≥ al espesor del material para un punzonado económico en acero y aluminio.

4. Materiales base

5. Parámetros clave de diseño

• Área abierta (%) – controla el flujo de aire, la transmisión de luz, el rendimiento acústico y la reducción de peso

• Paso y puente – afectan a la resistencia, la rigidez y el aspecto

• Márgenes (bordes sin perforar) – importantes para la resistencia de los bordes y la fijación

• Espesor – debe ser compatible con el tamaño de los orificios y el rendimiento estructural requerido

• Acabado superficial – en bruto, galvanizado, pintado, pulido, anodizado, etc.

6. Aplicaciones típicas

• Filtración y cribado (minería, agricultura, procesamiento de alimentos)

• Fachadas arquitectónicas, pantallas de protección solar, balaustradas y revestimientos decorativos

• Paneles acústicos y barreras de control de ruido

• Protecciones para maquinaria, pantallas de seguridad y rejillas de ventilación

• Pasarelas, peldaños de escaleras y suelos de plataformas (con el diseño de carga adecuado)

• Rejillas para altavoces, paneles para electrodomésticos y elementos de diseño de interiores

7. Lista de verificación de especificaciones

Un pedido completo debe definir:

• Material base y calidad (p. ej., DX51D+Z, acero inoxidable 304, S235JR)

• Espesor, anchura y longitud (o bobina)

• Forma, tamaño y patrón de los orificios (p. ej., R 5 mm, escalonados a 60°, paso de 8 mm)

• Porcentaje de área abierta (o calculado a partir del orificio + paso)

• Márgenes (si son necesarios) y acabado de los bordes

• Acabado superficial / recubrimiento y cualquier tratamiento posterior (desbarbado, galvanizado, pintado)

8. Notas importantes

• Una mayor área abierta reduce la rigidez; puede ser necesario aumentar la separación entre soportes o el espesor.

• El punzonado genera rebabas; especifique el desbarbado si se requiere una superficie lisa.

• Para uso estructural (pasarelas, plataformas), el diseño debe tener en cuenta la resistencia residual tras la perforación.

• Los tamaños estándar de las chapas suelen ser 1000 × 2000 mm, 1250 × 2500 mm y 1220 × 2440 mm; se dispone de chapas de mayor tamaño o en bobina previo acuerdo.

• Los fabricantes especializados ofrecen una amplia gama de patrones personalizados, márgenes especiales y perforaciones multicapa o progresivas.
