1. Introducción

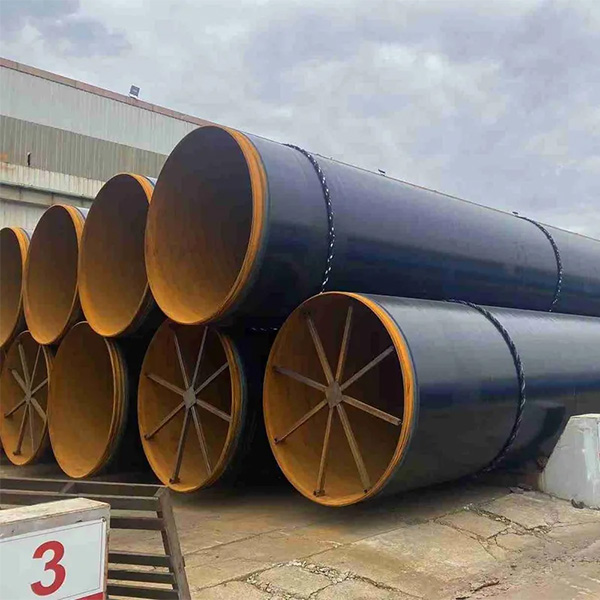

El recubrimiento anticorrosivo 3PE (polietileno de tres capas) es uno de los sistemas de protección exterior más utilizados para tuberías de acero enterradas y sumergidas. Consiste en tres capas aplicadas sobre la superficie limpia de la tubería de acero: una imprimación de epoxi fusionado (FBE), una capa adhesiva de copolímero y una capa exterior de polietileno de alta densidad (HDPE). El sistema ofrece una excelente resistencia a la corrosión, a los daños mecánicos y al desprendimiento catódico.
Entre las normas más importantes se incluyen:
• DIN 30670 – Recubrimientos de polietileno para tuberías y accesorios de acero
• CSA Z245.21 – Recubrimiento exterior de polietileno aplicado en fábrica para tuberías de acero
• ISO 21809-1 – Recubrimientos exteriores para tuberías enterradas o sumergidas (PE)
• NACE / AMPP y especificaciones propias de cada proyecto
• Normas chinas: GB/T 23257, SY/T 0413, etc.
2. Estructura del sistema de recubrimiento
Capa | Material | Función y espesor típico |
1.ª (imprimación) | Epoxi fusionado (FBE) | Protección contra la corrosión y adhesión al acero; normalmente 80–150 µm (o más) |
2.ª (adhesivo) | Adhesivo de copolímero | Une el FBE con la capa de acabado de PE; normalmente 150–250 µm |
3.ª (capa de acabado) | Polietileno de alta densidad (HDPE) | Protección mecánica y barrera; normalmente entre 1,8 y 3,7 mm (dependiendo del diámetro) |
El espesor total del recubrimiento suele oscilar entre 2,0 y 4,5 mm, dependiendo del diámetro de la tubería y de la clase de especificación.
3. Sistemas relacionados
Sistema | Descripción | Uso habitual |
3PE | FBE + adhesivo + HDPE | Revestimiento más habitual para tuberías enterradas |
3PP | FBE + adhesivo + polipropileno | Servicio a temperaturas más elevadas (hasta ~110–140 °C) |
Solo FBE | Epoxi unido por fusión de una o dos capas | Entornos moderados o como imprimación |
2PE / 2PP | Adhesivo + PE/PP (sin FBE) | Aplicaciones menos exigentes |
4. Tubo base
El recubrimiento 3PE puede aplicarse a cualquier tubo de conducción o estructural adecuado, incluyendo:
• API 5L, grados B a X80 (sin costura, ERW, LSAW, SSAW)
• ASTM A53, A106, A252 y grados equivalentes
• EN, GB y otros grados nacionales de tubería de conducción o estructural
5. Espesor típico del recubrimiento según el diámetro (orientativo)
Rango de diámetro exterior de la tubería | Espesor total mínimo de PE (mm) | Notas |
≤ 273 mm (10″) | 1.8–2.5 | Uso ligero/estándar |
273–508 mm (10–20″) | 2.0–2.9 | Estándar |
508–762 mm (20–30″) | 2.2–3.2 | Estándar / uso intensivo |
> 762 mm (30″+) | 2.5–3.7+ | Uso intensivo |
Los valores exactos se definen en las especificaciones del proyecto o en la norma aplicable (DIN 30670, CSA Z245.21, ISO 21809-1).
6. Aplicaciones típicas
• Tuberías de transporte de petróleo y gas enterradas
• Tuberías de transporte de agua y aguas residuales
• Tuberías de calefacción urbana y de procesos industriales
• Tuberías marítimas y que cruzan ríos (a menudo con revestimiento de hormigón de lastre)
• Cualquier tubería de acero enterrada o sumergida a largo plazo que requiera una protección externa de alto rendimiento
7. Características clave de rendimiento
• Excelente adherencia al acero y resistencia al desprendimiento catódico
• Alta resistencia al impacto, a la abrasión y a las tensiones del suelo
• Baja absorción de agua y excelente resistencia química
• Temperatura de servicio normalmente de –40 °C a +80 °C para el 3PE estándar (más alta para el 3PP)
• Compatible con sistemas de protección catódica
8. Notas importantes
• Una especificación completa debe incluir: norma y grado del tubo base + norma del recubrimiento 3PE (o 3PP) + clase de espesor + longitud de recorte para las uniones en obra + cualquier requisito especial (tensión de detección de fallos, resistencia al impacto, etc.).
• La preparación de la superficie (Sa 2½ o superior) y el control de la temperatura de aplicación son fundamentales para el rendimiento del recubrimiento.
• Los sistemas de recubrimiento para uniones in situ (manguitos termorretráctiles, epoxi líquido, etc.) deben ser compatibles con el recubrimiento 3PE aplicado en fábrica.
• La prueba de fugas (chispas) se realiza para detectar defectos en el recubrimiento; la tensión se especifica en función del espesor del recubrimiento.
• Para aplicaciones a alta temperatura, se prefieren los sistemas 3PP (polipropileno) frente al 3PE estándar.
