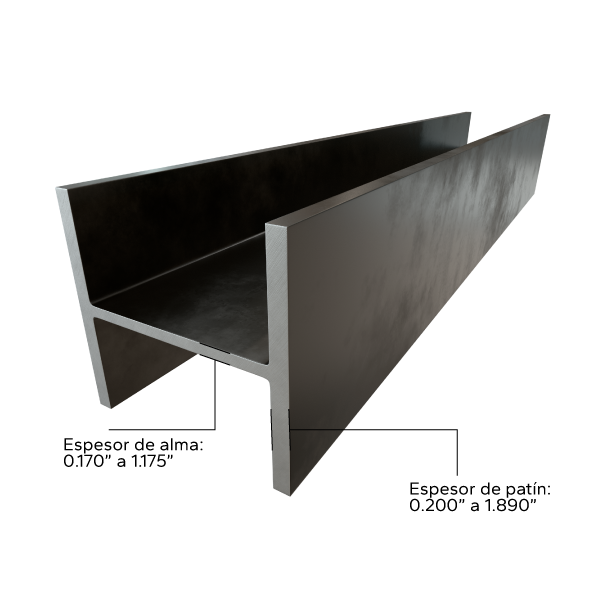

Viga IPR
Detalles del producto

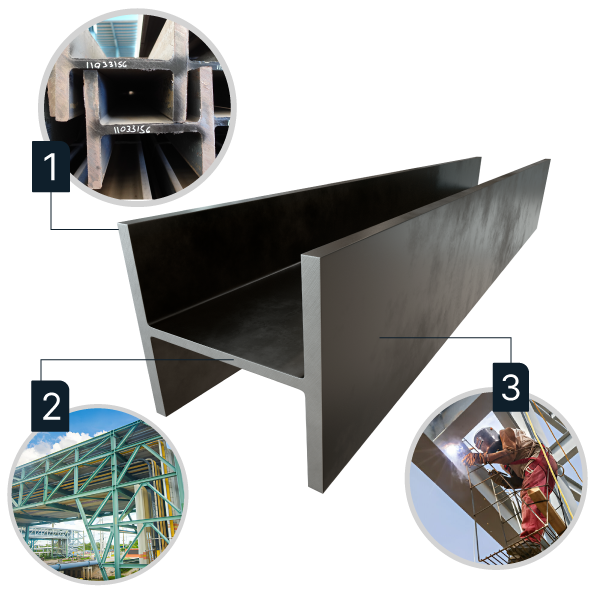

La viga IPR es una solución para la configuración de estructuras que requieren alta resistencia mecánica y estabilidad bajo carga. Fabricada con acero de grado estructural, soporta esfuerzos continuos sin deformaciones. La configuración del perfil IPR facilita el montaje en sistemas metálicos de soporte y ofrece un rendimiento confiable en construcciones de gran escala.
Especificaciones Técnicas
Viga IPR Medidas
Espesor de las Vigas de Acero IPR
Peso de Vigas IPR
Grado de Acero del Perfil IPR
Tabla de Datos Técnicos
| Nominal | Peso | Peralte | Patín | Alma | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| D | Ancho (bf) | Espesor (tf) | Espesor (tw) | ||||||||
| pulg. (d x bf) | mm. (d x bf) | kg./m | lb./pie | pulg. | mm | pulg. | mm | pulg. | mm | pulg. | mm |
| 4x4 | 101.6 x 101.6 | 19.3 | 13 | 4.16 | 106 | 4.06 | 103 | 0.35 | 8.8 | 0.28 | 7.11 |
| 6x4 | 152.4 x 101.6 | 12.6 | 8.5 | 5.83 | 148 | 3.94 | 100 | 0.20 | 5.0 | 0.17 | 4.3 |
| 13.4 | 9 | 5.90 | 150 | 3.94 | 100 | 0.22 | 5.5 | 0.17 | 4.3 | ||
| 17.9 | 12 | 6.03 | 153 | 4.00 | 102 | 0.28 | 7.1 | 0.23 | 5.8 | ||
| 23.8 | 16 | 6.28 | 160 | 4.03 | 102 | 0.41 | 10.3 | 0.26 | 6.6 | ||
| 6x6 | 152.4 x 101.6 | 22.3 | 15 | 5.99 | 152 | 5.99 | 152 | 0.26 | 6.6 | 0.23 | 5.8 |
| 29.8 | 20 | 6.20 | 157 | 6.02 | 153 | 0.37 | 9.3 | 0.26 | 6.6 | ||
| 37.2 | 25 | 6.38 | 162 | 6.08 | 154 | 0.46 | 11.6 | 0.32 | 8.1 | ||
| 8x4 | 203.2 x 101.6 | 14.9 | 10 | 7.89 | 200 | 3.94 | 100 | 0.21 | 5.2 | 0.17 | 4.3 |
| 19.3 | 13 | 7.99 | 203 | 4.00 | 102 | 0.26 | 6.5 | 0.23 | 5.8 | ||
| 22.3 | 15 | 8.11 | 206 | 4.02 | 102 | 0.32 | 8.0 | 0.25 | 6.2 | ||
| 8x5-1/4 | 203.2 x 133.4 | 26.8 | 18 | 8.14 | 207 | 5.25 | 133 | 0.33 | 8.4 | 0.23 | 5.8 |
| 31.2 | 21 | 8.28 | 210 | 5.27 | 134 | 0.40 | 10.2 | 0.25 | 6.4 | ||
| 8x6-1/2 | 203.2 x 165.1 | 35.7 | 24 | 7.93 | 201 | 6.50 | 165 | 0.40 | 10.2 | 0.25 | 6.2 |
| 41.7 | 28 | 8.06 | 205 | 6.54 | 166 | 0.47 | 11.8 | 0.29 | 7.2 | ||
| 8x8 | 203.2 x 203.2 | 46.1 | 31 | 8.00 | 203 | 8.00 | 203 | 0.44 | 11.0 | 0.29 | 7.2 |
| 52.1 | 35 | 8.12 | 206 | 8.02 | 204 | 0.50 | 12.6 | 0.31 | 7.9 | ||
| 59.5 | 40 | 8.25 | 210 | 8.07 | 205 | 0.56 | 14.2 | 0.36 | 9.1 | ||
| 71.4 | 48 | 8.50 | 216 | 8.11 | 206 | 0.69 | 17.4 | 0.40 | 10.2 | ||
| 86.3 | 58 | 8.75 | 222 | 8.22 | 209 | 0.81 | 20.6 | 0.51 | 13.0 | ||
| 10x4 | 254 x 101.6 | 17.9 | 12 | 9.87 | 251 | 3.96 | 101 | 0.21 | 5.3 | 0.19 | 4.8 |
| 22.3 | 15 | 9.99 | 254 | 4.00 | 102 | 0.27 | 6.9 | 0.23 | 5.8 | ||
| 25.3 | 17 | 10.11 | 257 | 4.01 | 102 | 0.33 | 8.4 | 0.24 | 6.1 | ||
| 28.3 | 19 | 10.24 | 260 | 4.02 | 102 | 0.40 | 10.0 | 0.25 | 6.4 | ||
| 10x5-3/4 | 254x146 | 32.7 | 22 | 10.17 | 258 | 5.75 | 146 | 0.36 | 9.1 | 0.24 | 6.1 |
| 38.7 | 26 | 10.33 | 262 | 5.77 | 147 | 0.44 | 11.2 | 0.26 | 6.6 | ||
| 44.6 | 30 | 10.47 | 266 | 5.81 | 148 | 0.51 | 13.0 | 0.30 | 7.6 | ||
| 10x8 | 254 x 203.2 | 49.1 | 33 | 9.73 | 247 | 7.96 | 202 | 0.44 | 11.0 | 0.29 | 7.4 |
| 58 | 39 | 9.92 | 252 | 7.99 | 203 | 0.53 | 13.5 | 0.32 | 8.0 | ||
| 67.0 | 45 | 10.10 | 257 | 8.02 | 204 | 0.62 | 15.7 | 0.35 | 8.9 | ||
| 10x10 | 254 x 254 | 72.9 | 49 | 9.98 | 253 | 10.00 | 254 | 0.56 | 14.2 | 0.34 | 8.6 |
| 80.4 | 54 | 10.09 | 256 | 10.03 | 255 | 0.62 | 15.6 | 0.37 | 9.4 | ||
| 89.3 | 60 | 10.22 | 260 | 10.08 | 256 | 0.68 | 17.3 | 0.42 | 10.7 | ||
| 101.1 | 68 | 10.40 | 264 | 10.13 | 257 | 0.77 | 19.60 | 0.47 | 11.9 | ||
| 114.57 | 77 | 10.600 | 269 | 10.190 | 259 | 0.870 | 22.1 | 0.530 | 13.5 | ||
| 130.94 | 88 | 10.840 | 275 | 10.265 | 261 | 0.990 | 25.1 | 0.605 | 15.4 | ||
| 148.80 | 100 | 11.100 | 282 | 10.340 | 263 | 1.120 | 28.4 | 0.680 | 17.3 | ||
| 166.65 | 112 | 11.360 | 289 | 10.415 | 265 | 1.250 | 31.8 | 0.755 | 19.2 | ||
| 12x4 | 304.8 x 101.6 | 20.8 | 14 | 11.91 | 303 | 3.97 | 101 | 0.23 | 5.7 | 0.20 | 5.1 |
| 23.8 | 16 | 11.99 | 305 | 3.99 | 101 | 0.27 | 6.7 | 0.22 | 5.6 | ||
| 28.3 | 19 | 12.16 | 309 | 4.01 | 102 | 0.35 | 8.9 | 0.24 | 6.0 | ||
| 32.7 | 22 | 12.31 | 313 | 4.03 | 102 | 0.43 | 10.8 | 0.26 | 6.6 | ||
| 12x6-1/2 | 304.8 x 165.1 | 38.7 | 26 | 12.22 | 310 | 6.49 | 165 | 0.38 | 9.7 | 0.23 | 5.8 |
| 44.6 | 30 | 12.34 | 313 | 6.52 | 166 | 0.44 | 11.2 | 0.26 | 6.6 | ||
| 52.1 | 35 | 12.50 | 318 | 6.56 | 167 | 0.52 | 13.2 | 0.30 | 7.6 | ||
| 12x8 | 304.8 x 203.2 | 59.5 | 40 | 11.94 | 303 | 8.01 | 203 | 0.52 | 13.1 | 0.30 | 7.5 |
| 67.0 | 45 | 12.06 | 306 | 8.05 | 204 | 0.58 | 14.6 | 0.34 | 8.5 | ||
| 74.4 | 50 | 12.19 | 310 | 8.08 | 205 | 0.64 | 16.3 | 0.37 | 9.4 | ||
| 12x10 | 304.8 x 254 | 78.9 | 53 | 12.06 | 306 | 10.00 | 254 | 0.58 | 14.6 | 0.35 | 8.8 |
| 86.3 | 58 | 12.19 | 310 | 10.01 | 254 | 0.64 | 16.3 | 0.36 | 9.1 | ||
| 12x12 | 304.8 x 304.8 | 96.7 | 65 | 12.12 | 308 | 12.00 | 305 | 0.61 | 15.4 | 0.39 | 9.9 |
| 107.1 | 72 | 12.25 | 311 | 12.04 | 306 | 0.67 | 17.0 | 0.43 | 10.9 | ||
| 117.6 | 79 | 12.38 | 314 | 12.08 | 307 | 0.74 | 18.7 | 0.47 | 11.9 | ||
| 129.5 | 87 | 12.530 | 318 | 12.125 | 308 | 0.810 | 20.6 | 0.515 | 13.1 | ||
| 142.9 | 96 | 12.71 | 323 | 12.16 | 309 | 0.90 | 22.9 | 0.55 | 14.0 | ||
| 157.72 | 106 | 12.890 | 327 | 12.220 | 310 | 0.990 | 25.1 | 0.610 | 15.5 | ||
| 202.36 | 136 | 13.410 | 341 | 12.400 | 315 | 1.250 | 31.8 | 0.790 | 20.1 | ||
| 226.17 | 152 | 13.710 | 348 | 12.480 | 317 | 1.400 | 35.6 | 0.870 | 22.1 | ||
| 252.99 | 170 | 14.030 | 356 | 12.570 | 319 | 1.560 | 39.6 | 0.960 | 24.4 | ||
| 282.72 | 190 | 14.380 | 365 | 12.670 | 322 | 1.735 | 44.1 | 1.060 | 26.9 | ||
| 14x5 | 355.6 x 127 | 32.7 | 22 | 13.74 | 349 | 5.00 | 127 | 0.34 | 8.5 | 0.23 | 5.8 |
| 38.7 | 26 | 13.91 | 353 | 5.03 | 128 | 0.42 | 10.7 | 0.26 | 6.5 | ||
| 14x6-3/4 | 355.6 x 171.4 | 44.6 | 30 | 13.84 | 352 | 6.73 | 171 | 0.39 | 9.8 | 0.27 | 6.9 |
| 50.6 | 34 | 13.98 | 355 | 6.75 | 171 | 0.46 | 11.6 | 0.29 | 7.2 | ||
| 56.5 | 38 | 14.10 | 358 | 6.77 | 172 | 0.52 | 13.1 | 0.31 | 7.9 | ||
| 14x8 | 355.6 x 203.2 | 64.0 | 43 | 13.66 | 347 | 8.00 | 203 | 0.53 | 13.5 | 0.31 | 7.7 |
| 71.4 | 48 | 13.79 | 350 | 8.03 | 204 | 0.60 | 15.1 | 0.34 | 8.6 | ||
| 78.9 | 53 | 13.92 | 354 | 8.06 | 205 | 0.66 | 16.8 | 0.37 | 9.4 | ||
| 14x10 | 355.6 x 254 | 90.8 | 61 | 13.89 | 353 | 10.00 | 254 | 0.65 | 16.4 | 0.38 | 9.5 |
| 101.2 | 68 | 14.04 | 357 | 10.04 | 255 | 0.72 | 18.3 | 0.42 | 10.5 | ||
| 110.1 | 74 | 14.17 | 360 | 10.07 | 256 | 0.79 | 19.9 | 0.45 | 11.4 | ||
| 122.0 | 82 | 14.31 | 363 | 10.13 | 257 | 0.855 | 21.7 | 0.510 | 13.0 | ||
| 14x14-1/2 | 355.6 x 368.3 | 133.9 | 90 | 14.02 | 356 | 14.52 | 369 | 0.71 | 18.0 | 0.44 | 11.2 |
| 147.3 | 99 | 14.16 | 360 | 14.57 | 370 | 0.78 | 19.8 | 0.49 | 12.3 | ||
| 162.2 | 109 | 14.32 | 364 | 14.61 | 371 | 0.86 | 21.8 | 0.53 | 13.3 | ||
| 178.6 | 120 | 14.48 | 368 | 14.67 | 373 | 0.94 | 23.9 | 0.59 | 15.0 | ||
| 196.4 | 132 | 14.66 | 372 | 14.73 | 374 | 1.03 | 26.2 | 0.65 | 16.4 | ||
| 14x16 | 355.6 x 406.4 | 215.8 | 145 | 14.78 | 375 | 15.50 | 394 | 1.09 | 27.7 | 0.68 | 17.3 |
| 236.6 | 159 | 14.98 | 380 | 15.57 | 395 | 1.19 | 30.2 | 0.75 | 18.9 | ||
| 261.9 | 176 | 15.22 | 387 | 15.65 | 398 | 1.31 | 33.3 | 0.83 | 21.1 | ||
| 287.2 | 193 | 15.48 | 393 | 15.71 | 399 | 1.44 | 36.6 | 0.89 | 22.6 | ||
| 313.96 | 211 | 15.720 | 399 | 15.800 | 401 | 1.560 | 39.6 | 0.980 | 24.9 | ||
| 382.41 | 257 | 16.380 | 416 | 15.995 | 406 | 1.890 | 48.0 | 1.175 | 29.8 | ||
| 16x5-1/2 | 406.4 x 139.7 | 38.7 | 26 | 15.69 | 399 | 5.50 | 140 | 0.35 | 8.8 | 0.25 | 6.4 |
| 46.1 | 31 | 15.88 | 403 | 5.53 | 140 | 0.44 | 11.2 | 0.28 | 7.0 | ||
| 16x7 | 405.4 x 177.8 | 53.6 | 36 | 15.86 | 403 | 6.99 | 177 | 0.43 | 10.9 | 0.30 | 7.5 |
| 59.5 | 40 | 16.01 | 407 | 7.00 | 178 | 0.51 | 12.8 | 0.31 | 7.7 | ||
| 67.0 | 45 | 16.13 | 410 | 7.04 | 179 | 0.57 | 14.4 | 0.35 | 8.8 | ||
| 74.4 | 50 | 16.26 | 413 | 7.07 | 180 | 0.63 | 16.0 | 0.38 | 9.7 | ||
| 84.8 | 57 | 16.43 | 417 | 7.12 | 181 | 0.72 | 181 | 0.43 | 10.9 | ||
| 16x10-1/4 | 406.4 x 260.3 | 99.7 | 67 | 16.33 | 415 | 10.24 | 260 | 0.67 | 16.9 | 0.40 | 10.0 |
| 114.6 | 77 | 16.52 | 420 | 10.30 | 261 | 0.76 | 19.3 | 0.46 | 11.6 | ||
| 132.4 | 89 | 16.75 | 425 | 10.37 | 263 | 0.88 | 22.2 | 0.53 | 13.3 | ||
| 149 | 100 | 16.970 | 431 | 10.425 | 265 | 0.985 | 25.0 | 0.585 | 14.9 | ||
| 18x6 | 457.2 x 152.4 | 52.1 | 35 | 17.70 | 450 | 6.00 | 152 | 0.43 | 10.8 | 0.30 | 7.6 |
| 59.5 | 40 | 17.90 | 455 | 6.02 | 153 | 0.53 | 13.3 | 0.32 | 8.0 | ||
| 68.4 | 46 | 18.06 | 459 | 6.06 | 154 | 0.61 | 15.4 | 0.36 | 9.1 | ||
| 18x7-1/2 | 457.2 x 190.5 | 74.4 | 50 | 17.99 | 457 | 7.50 | 190 | 0.57 | 14.5 | 0.36 | 9.0 |
| 81.8 | 55 | 18.11 | 460 | 7.53 | 191 | 0.63 | 16.0 | 0.39 | 9.9 | ||
| 89.3 | 60 | 18.24 | 463 | 7.56 | 192 | 0.70 | 17.7 | 0.42 | 10.5 | ||
| 96.7 | 65 | 18.35 | 466 | 7.59 | 193 | 0.75 | 19.1 | 0.45 | 11.4 | ||
| 105.6 | 71 | 18.47 | 469 | 7.64 | 194 | 0.81 | 20.6 | 0.50 | 12.6 | ||
| 18x11 | 457.2 x 279.4 | 113.1 | 76 | 18.21 | 463 | 11.04 | 280 | 0.68 | 17.3 | 0.43 | 10.8 |
| 128.0 | 86 | 18.39 | 467 | 11.09 | 282 | 0.77 | 19.6 | 0.48 | 12.2 | ||
| 144.3 | 97 | 18.59 | 472 | 11.15 | 283 | 0.87 | 22.1 | 0.54 | 13.6 | ||
| 157.7 | 106 | 18.73 | 476 | 11.20 | 284 | 0.94 | 23.9 | 0.59 | 15.0 | ||
| 177.1 | 119 | 18.97 | 482 | 11.27 | 286 | 1.06 | 26.9 | 0.66 | 16.6 | ||
| 193.44 | 130 | 19.250 | 489 | 11.160 | 283 | 1.200 | 30.5 | 0.670 | 17.0 | ||
| 213 | 143 | 19.490 | 495 | 11.220 | 285 | 1.320 | 33.5 | 0.730 | 18.5 | ||
| 235 | 158 | 19.720 | 501 | 11.300 | 287 | 1.440 | 36.6 | 0.810 | 20.6 | ||
| 260.40 | 175 | 20.040 | 509 | 11.375 | 289 | 1.590 | 40.4 | 0.890 | 22.6 | ||
| 285.69 | 192 | 20.350 | 517 | 11.455 | 291 | 1.750 | 44.4 | 0.960 | 24.4 | ||
| 21x6-1/2 | 533.4 x 165.1 | 65.5 | 44 | 20.66 | 525 | 6.50 | 165 | 0.45 | 11.4 | 0.35 | 8.9 |
| 74.4 | 50 | 20.83 | 529 | 6.53 | 166 | 0.54 | 13.6 | 0.38 | 9.7 | ||
| 84.8 | 57 | 21.06 | 535 | 6.56 | 166 | 0.65 | 16.5 | 0.41 | 10.3 | ||
| 21x8-1/4 | 533.4 x 209.5 | 92.3 | 62 | 20.99 | 533 | 8.24 | 209 | 0.62 | 15.6 | 0.40 | 10.2 |
| 101.2 | 68 | 21.13 | 537 | 8.27 | 210 | 0.69 | 17.4 | 0.43 | 10.9 | ||
| 108.6 | 73 | 21.240 | 539 | 8.295 | 211 | 0.740 | 18.8 | 0.455 | 11.6 | ||
| 123.5 | 83 | 21.430 | 544 | 8.355 | 212 | 0.83 | 21.2 | 0.515 | 13.1 | ||
| 138.4 | 93 | 21.62 | 549 | 8.42 | 214 | 0.93 | 23.6 | 0.58 | 14.7 | ||
| 21x12-1/4 | 533.4 x 311.15 | 150.3 | 101 | 21.36 | 543 | 12.29 | 312 | 0.80 | 20.3 | 0.50 | 12.7 |
| 165.2 | 111 | 21.51 | 546 | 12.34 | 313 | 0.88 | 22.2 | 0.55 | 14.0 | ||
| 181.5 | 122 | 21.68 | 551 | 12.39 | 315 | 0.96 | 24.4 | 0.60 | 15.2 | ||
| 21x12-1/2 | 533.4 x 317.5 | 218 | 147 | 22.06 | 560 | 12.51 | 318 | 1.150 | 29.2 | 0.720 | 18.3 |
| 24 x 7 | 609.6 x 177.8 | 81.8 | 55 | 23.57 | 599 | 7.01 | 178 | 0.51 | 12.8 | 0.40 | 10.0 |
| 92.3 | 62 | 23.74 | 603 | 7.04 | 179 | 0.59 | 15.0 | 0.43 | 10.9 | ||
| 24 x 9 | 609.6 x 288.6 | 101.2 | 68 | 23.73 | 603 | 8.97 | 228 | 0.59 | 14.9 | 0.42 | 10.5 |
| 113.1 | 76 | 23.93 | 608 | 8.99 | 228 | 0.68 | 17.3 | 0.44 | 11.2 | ||
| 125.0 | 84 | 24.10 | 612 | 9.02 | 229 | 0.77 | 19.6 | 0.47 | 11.9 | ||
| 139.9 | 94 | 24.31 | 617 | 9.07 | 230 | 0.88 | 22.2 | 0.52 | 13.1 | ||
| 153.3 | 103 | 24.53 | 623 | 9.00 | 229 | 0.98 | 24.9 | 0.55 | 14.0 | ||
| 24 x 12-3/4 | 609.6 x 323.8 | 154.8 | 104 | 24.06 | 611 | 12.75 | 324 | 0.75 | 19.1 | 0.50 | 12.7 |
| 174.1 | 117 | 24.26 | 616 | 12.80 | 325 | 0.85 | 21.6 | 0.55 | 14.0 | ||
| 194.9 | 131 | 24.48 | 622 | 12.86 | 327 | 0.96 | 24.4 | 0.61 | 15.4 | ||
| 217.2 | 146 | 24.74 | 628 | 12.90 | 328 | 1.09 | 27.7 | 0.65 | 16.5 | ||
| 241.1 | 162 | 25.00 | 635 | 12.96 | 329 | 1.22 | 31.0 | 0.71 | 17.9 | ||
| 27 x10 | 685.8 x 254 | 125.0 | 84 | 26.71 | 678 | 9.96 | 253 | 0.64 | 16.3 | 0.46 | 11.7 |
| 139.9 | 94 | 26.92 | 684 | 9.99 | 254 | 0.75 | 18.9 | 0.49 | 12.4 | ||
| 151.8 | 102 | 27.09 | 688 | 10.02 | 254 | 0.83 | 21.1 | 0.52 | 13.1 | ||
| 169.6 | 114 | 27.29 | 693 | 10.07 | 256 | 0.93 | 23.6 | 0.57 | 14.5 | ||
| 191.95 | 129 | 27.630 | 702 | 10.010 | 254 | 1.100 | 27.9 | 0.610 | 15.5 | ||
| 27 x 14 | 685.8 x 355.6 | 217.00 | 146 | 27.380 | 695 | 13.965 | 355 | 0.975 | 24.8 | 0.605 | 15.4 |
| 239.70 | 161 | 27.590 | 701 | 14.020 | 356 | 1.080 | 27.4 | 0.660 | 16.8 | ||
| 288.67 | 194 | 28.110 | 714 | 14.035 | 356 | 1.340 | 34.0 | 0.750 | 19 | ||
| 323.00 | 217 | 28.430 | 722 | 14.115 | 359 | 1.500 | 38.1 | 0.830 | 21.1 | ||
| 350 | 235 | 28.660 | 728 | 14.190 | 360 | 1.610 | 40.9 | 0.910 | 23.1 | ||
| 384 | 258 | 28.980 | 736 | 14.270 | 362 | 1.770 | 45 | 0.980 | 24.9 | ||
| 30 x 10-1/2 | 762 x 266.7 | 133.9 | 90 | 29.53 | 750 | 10.40 | 264 | 0.61 | 15.5 | 0.47 | 11.9 |
| 147.3 | 99 | 29.65 | 753 | 10.45 | 265 | 0.67 | 17 | 0.52 | 13.2 | ||
| 160.7 | 108 | 29.83 | 758 | 10.48 | 266 | 0.76 | 19.3 | 0.55 | 13.8 | ||
| 172.6 | 116 | 30.01 | 762 | 10.50 | 267 | 0.85 | 21.6 | 0.57 | 14.4 | ||
| 196.4 | 132 | 30.31 | 770 | 10.54 | 268 | 1.00 | 25.4 | 0.61 | 15.6 | ||
| 30 x 15 | 762 x 381 | 257.42 | 173 | 30.440 | 773 | 14.985 | 381 | 1.065 | 27.1 | 0.655 | 16.6 |
| 313.96 | 211 | 30.940 | 786 | 15.105 | 384 | 1.315 | 33.4 | 0.775 | 19.7 | ||
| 33 x 11-1/2 | 838.2 x 292.1 | 175.6 | 118 | 32.86 | 835 | 11.48 | 292 | 0.74 | 18.8 | 0.55 | 14.0 |
| 193.4 | 130 | 33.09 | 840 | 11.51 | 292 | 0.86 | 21.7 | 0.58 | 14.7 | ||
| 209.8 | 141 | 33.30 | 846 | 11.54 | 293 | 0.96 | 24.4 | 0.61 | 15.4 | ||
| 226.2 | 152 | 33.49 | 851 | 11.57 | 294 | 1.06 | 26.8 | 0.64 | 16.1 | ||
| 251.5 | 169 | 33.82 | 859 | 11.50 | 292 | 1.22 | 31.0 | 0.67 | 17.0 | ||
| 33 x 15-3/4 | 838.2 x 400.05 | 328.88 | 221 | 33.390 | 862 | 15.805 | 401 | 1.275 | 32.4 | 0.775 | 19.7 |
| 36 x 12 | 914.4 x 304.8 | 200.9 | 135 | 35.55 | 903 | 11.95 | 304 | 0.79 | 20.1 | 0.60 | 15.2 |
| 223.2 | 150 | 35.85 | 911 | 11.98 | 304 | 0.94 | 23.9 | 0.63 | 15.9 | ||
| 238.1 | 160 | 36.01 | 915 | 12.00 | 305 | 1.02 | 25.9 | 0.65 | 16.5 | ||
| 252.99 | 170 | 36.170 | 919 | 12.030 | 306 | 1.100 | 27.9 | 0.680 | 17.3 | ||
| 270.85 | 182 | 36.330 | 923 | 12.075 | 307 | 1.180 | 30.0 | 0.725 | 18.4 | ||
| 288.70 | 194 | 36.490 | 927 | 12.115 | 308 | 1.260 | 32.0 | 0.765 | 19.4 | ||
| 312.51 | 210 | 36.690 | 932 | 12.180 | 309 | 1.390 | 34.5 | 0.830 | 21.1 | ||
| 345.25 | 232 | 37.120 | 943 | 12.120 | 308 | 1.570 | 39.9 | 0.870 | 22.1 | ||
| 40 x 12 | 1016 x 304.8 | 221.74 | 149 | 38.200 | 970 | 11.810 | 300 | 0.830 | 21.1 | 0.630 | 16.0 |
| 248.52 | 167 | 38.590 | 980 | 11.810 | 300 | 1.025 | 26.0 | 0.650 | 16.5 | ||
| 272.33 | 183 | 38.980 | 990 | 11.810 | 300 | 1.200 | 31.0 | 0.650 | 16.5 | ||
| 314 | 211 | 39.370 | 1000 | 11.810 | 300 | 1.415 | 35.9 | 0.750 | 19.1 | ||
| 349.72 | 235 | 39.690 | 1008 | 11.890 | 302 | 1.575 | 40.0 | 0.830 | 21.1 | ||
| 392.87 | 264 | 40.00 | 1016 | 11.930 | 303 | 1.730 | 43.9 | 0.960 | 24.4 | ||

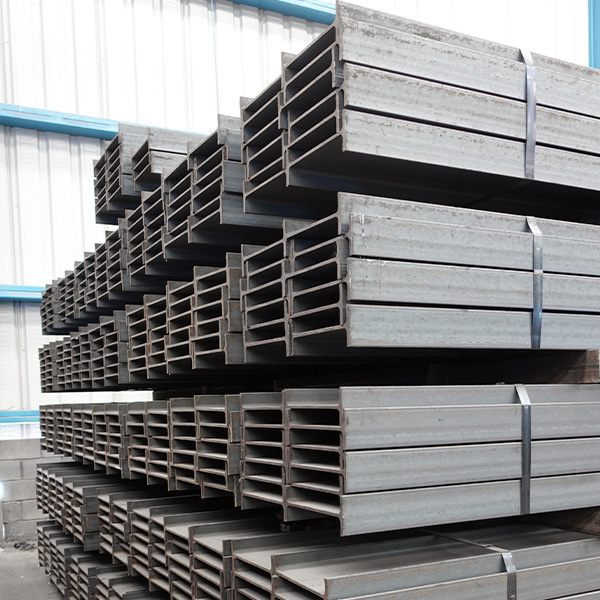

Características Clave del Producto
· Configuración en “工” o “H”: forma ideal para acoplarse a la perfección con otros perfiles de acero, además de distribuir cargas de manera uniforme en sistemas de soporte longitudinal.
· Acero estructural: cumple con especificaciones mecánicas para soportar esfuerzos en construcciones de gran carga.
· Acero de baja aleación: favorece procesos de soldadura al permitir uniones limpias y resistentes con distintos métodos.
Calidad Certificada
Nuestra viga de acero IPR cumple con normas vigentes de la ASTM en particular la A-572-50. Solicita el certificado correspondiente al finalizar tu compra.* Esta documentación garantiza que adquiriste un material de alto rendimiento, diseñado para satisfacer las demandas de los proyectos de construcción o manufactura más exigentes.
Beneficios de Uso

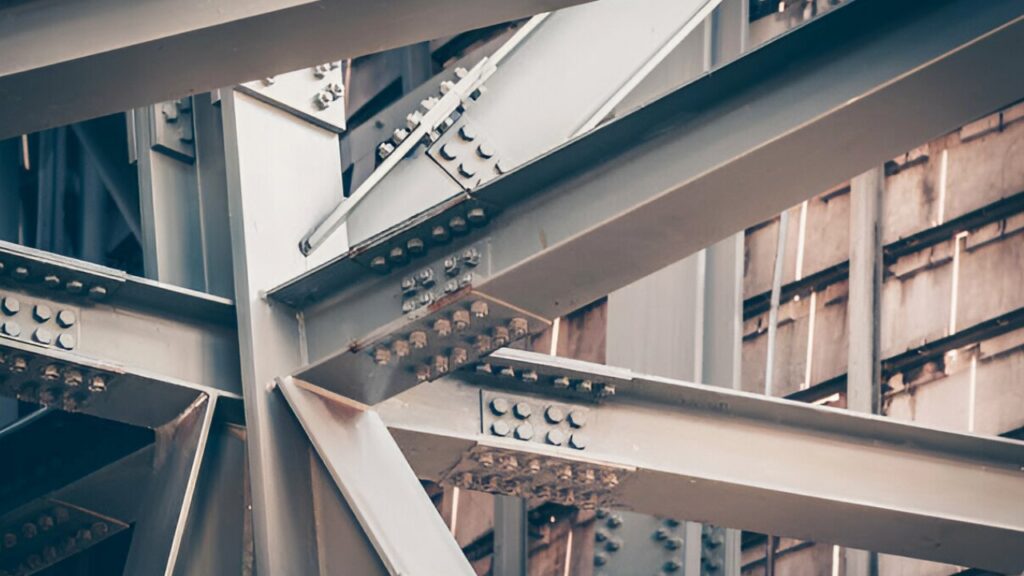

Versatilidad en el diseño de obra: su geometría en “工” o “H” le permite acoplarse en sistemas arquitectónicos complejos.
Capacidad de carga superior: permite soportar grandes esfuerzos sin comprometer la estabilidad estructural.

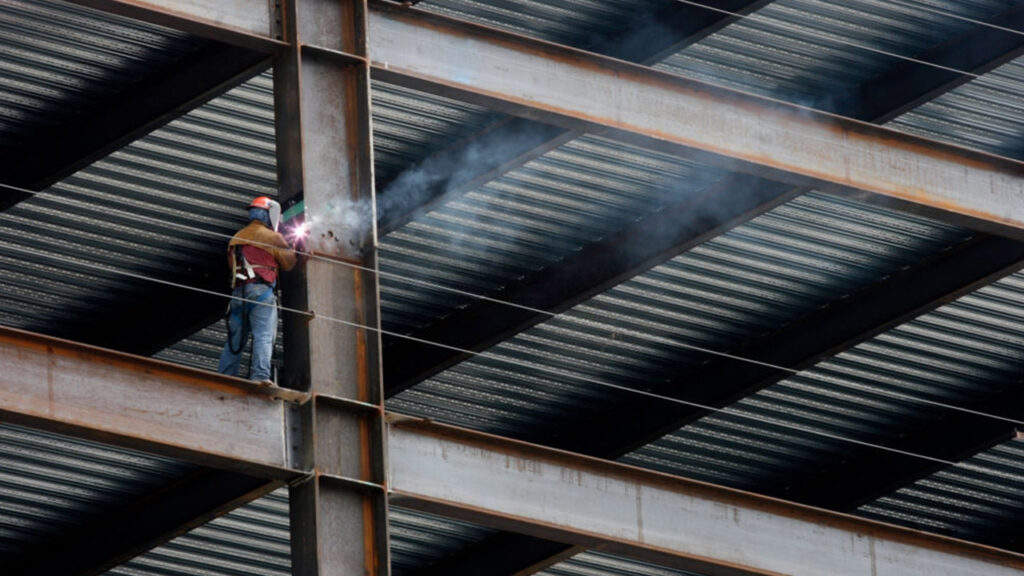

Instalación rápida y eficaz: sus cualidades mecánicas permiten cortes y soldaduras, agilizando los procesos y tiempos de la obra, para una entrega oportuna de la misma.
Resistencia a deformaciones: mantiene la estabilidad estructural incluso bajo cargas continuas o dinámicas.
Aplicaciones del panel Glamet
Nuestro equipo de expertos ayuda a clientes de todo el país y de numerosos sectores a encontrar los productos de acero inoxidable, acero al carbono, paneles para techos y paredes, aleaciones de níquel y metales especiales que necesitan. Desde la fabricación de componentes prototipo hasta las series de producción a gran escala, Aoin es tu socio de referencia para tus necesidades de metales especiales.
Si prefieres recoger tus materiales directamente debes considerar que nuestras diferentes bodegas se encuentran ubicadas en la Zona Metropolitana del Valle de México. Puedes llevar a cabo la recolección de tus productos tan solo 48 horas después de haber realizado el pago del mismo. Sin embargo, será un ejecutivo de ventas quien te indique en qué lugar deberás hacerlo.
Nuestra red de distribución abarca toda América Latina y el resto del mundo. Enviamos productos desde el puerto de Shanghái o Tianjin a destinos internacionales. No obstante, toma en cuenta que las condiciones y tiempos de entrega pueden variar según el destino, por lo que te sugerimos comunicarte con un ejecutivo de ventas al +86 13921132875 para conocer toda la información al respecto de nuestra logística.
Aoin ofrecemos diversos tipos de lámina de acero. Puedes adquirir este producto en una amplia variedad de diseños acanalados: R72, R101, RN 100/35, KR18, O100, O30. Estos productos destacan por su recubrimiento galvanizado que las protege de la corrosión, aunque también las puedes solicitar con acabado Pintro o Zintro Alum para mayor durabilidad y estética.
En Aoin ofrecemos una amplia variedad de paneles sándwich útiles para la construcción de inmuebles con aislamiento termoacústico. También contamos con un extenso catálogo de láminas acanaladas de acero, además de diversos perfiles metálicos para construcción y manufactura, así como con diferentes aceros corrugados para estructuras de concreto armado.
OTROS CLIENTES TAMBIÉN COMPRARON
