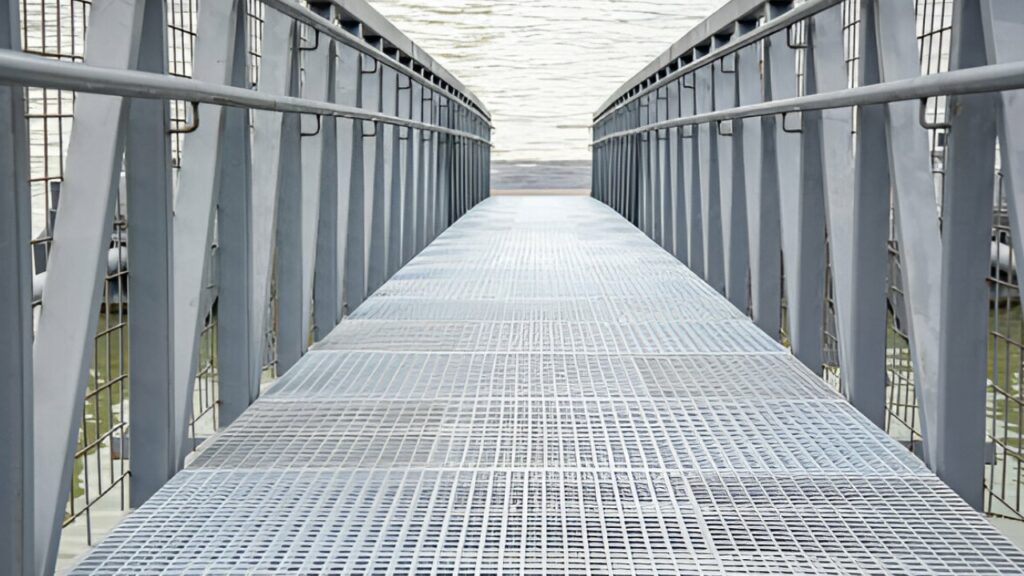

Rejilla Electroforjada
Detalles del producto
Rejilla electroforjada para tráfico ligero o pesado. Destacada por su alta resistencia y durabilidad en infraestructura industrial y pública. Su diseño optimiza el flujo de líquidos y proporciona una superficie antiderrapante, ideal para zonas de carga. Ofrecemos rejilla metálica en diversas medidas que se ajustan a las necesidades de cada proyecto, brindando una solución confiable.
Especificaciones Técnicas
Rejilla Electroforjada Medidas del Panel
Solicita dimensiones especiales a partir de 13 toneladas. Si requieres el corte del tablero de tus rejillas a la medida de tus proyectos, es necesario proporcionar los planos de obra y la autorización del área de ingeniería.
Peralte

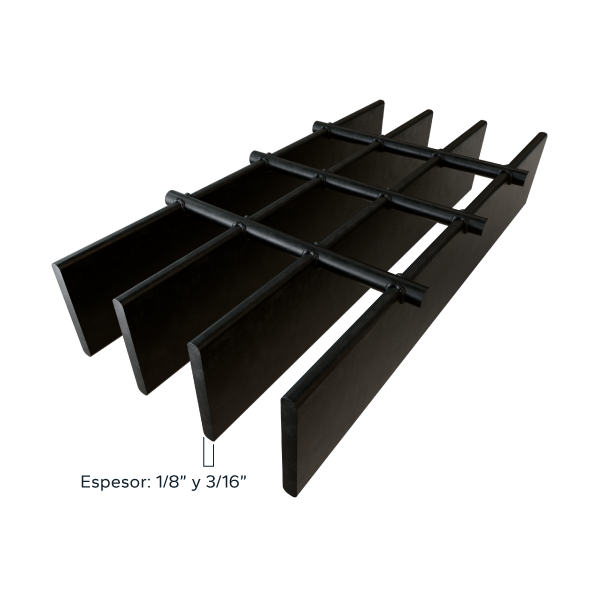

Espesor 1/8
Espesor 3/16
Rejilla Electroforjada Peso en kg/m²
1/8
3/16
Tabla de Datos Técnicos
| ACERO AL CARBÓN | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Modelo | W11-50 | W11-100 | W13-50 | W13-100 | W15-50 | W15-100 | W16-50 | W16-100 | W19-50 | W19-100 | |
| SEPARACIÓN SOLERAS | 17.46 | 17.46 | 20.64 | 20.64 | 23.81 | 23.81 | 24.61 | 24.61 | 30.16 | 30.16 | |
| SEPARACIÓN REDONDOS | 50.00 | 100.00 | 50.00 | 100.00 | 50.00 | 100.00 | 50.00 | 100.00 | 50.00 | 100.00 | |
| Espesor | Peralte | kg/m² | kg/m² | kg/m² | kg/m² | kg/m² | kg/m² | kg/m² | kg/m² | kg/m² | kg/m² |
| 1/8 | 3/4 | 32.73 | 30.13 | 28.43 | 25.85 | 25.63 | 23.02 | 25.20 | 22.57 | 21.33 | 18.74 |
| 1 | 41.91 | 39.31 | 36.19 | 33.60 | 32.44 | 29.83 | 31.85 | 29.22 | 26.71 | 24.12 | |
| 1 1/4 | 51.09 | 48.49 | 43.94 | 41.36 | 39.24 | 36.63 | 38.50 | 35.87 | 32.09 | 29.50 | |
| 1 1/2 | 60.27 | 57.67 | 51.70 | 49.11 | 46.05 | 43.44 | 45.14 | 42.51 | 37.48 | 34.88 | |
| 3/16 | 3/4 | 46.50 | 43.90 | 40.06 | 37.48 | 35.84 | 33.23 | 35.17 | 32.54 | 29.40 | 26.81 |
| 1 | 60.27 | 57.67 | 51.70 | 49.11 | 46.05 | 43.44 | 45.14 | 42.51 | 37.48 | 34.88 | |
| 1 1/4 | 74.03 | 71.44 | 63.33 | 60.75 | 56.25 | 53.65 | 55.11 | 52.48 | 45.55 | 42.95 | |
| 1 1/2 | 87.80 | 85.21 | 74.96 | 72.38 | 66.46 | 63.86 | 65.09 | 62.45 | 53.62 | 51.02 | |
| 1 3/4 | 102.86 | 99.62 | 87.87 | 84.65 | 77.96 | 74.71 | 76.36 | 73.08 | 62.98 | 59.74 | |
| 2 | 116.63 | 113.39 | 99.51 | 96.28 | 88.17 | 84.92 | 86.33 | 83.05 | 71.05 | 67.81 | |
| 2 1/4 | 130.40 | 127.16 | 111.14 | 107.92 | 98.38 | 95.13 | 96.30 | 93.02 | 79.12 | 75.88 | |
| 2 1/2 | 144.17 | 140.93 | 122.77 | 119.55 | 108.59 | 105.34 | 106.27 | 102.99 | 87.19 | 83.95 | |
| Modelo | W19-100 | Acero al carbón | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Solera | Peralte (mm) | Espesor (mm) | Carga | kg/m - cm/ deflexión en mm | |||||||||
| 50 | 75 | 100 | 125 | 150 | 175 | 200 | 225 | 250 | 275 | ||||
| 3/4 x 1/8 | 19.05 | 3.175 | U | 2,183 | 1,158 | 656 | 416 | - | - | - | - | - | - |
| 19.05 | 3.175 | Du | 1,491 | 3,825 | 6,819 | 10,627 | - | - | - | - | - | - | |
| 19.05 | 3.175 | C | 604 | 431 | 324 | 259 | - | - | - | - | - | - | |
| 19.05 | 3.175 | Dc | 1,184 | 3,059 | 5,459 | 8,508 | - | - | - | - | - | - | |
| 3/4 x 3/16 | 19.05 | 4.762 | U | 3,276 | 1,739 | 984 | 622 | - | - | - | - | - | - |
| 19.05 | 4.762 | Du | 1,491 | 3,825 | 6,819 | 10,627 | - | - | - | - | - | - | |
| 19.05 | 4.762 | C | 908 | 646 | 486 | 387 | - | - | - | - | - | - | |
| 19.05 | 4.762 | Dc | 1,184 | 3,059 | 5,459 | 8,508 | - | - | - | - | - | - | |
| 1 x 1/8 | 25.4 | 3.175 | U | 3,886 | 2,060 | 1,166 | 739 | 512 | 377 | - | - | - | - |
| 25.4 | 3.175 | Du | 1,112 | 2,862 | 5,123 | 7,974 | 11,448 | 15,612 | - | - | - | - | |
| 25.4 | 3.175 | C | 1,076 | 766 | 576 | 460 | 383 | 329 | - | - | - | - | |
| 25.4 | 3.175 | Dc | 0,921 | 2,296 | 4,088 | 6,373 | 9,168 | 12,498 | - | - | - | - | |
| 1 x 3/16 | 25.4 | 4.762 | U | 5,821 | 3,090 | 1,748 | 1,108 | 769 | 563 | - | - | - | - |
| 25.4 | 4.762 | Du | 1,112 | 2,862 | 5,123 | 7,974 | 11,448 | 15,612 | - | - | - | - | |
| 25.4 | 4.762 | C | 1,611 | 1,150.125 | 864 | 689 | 574 | 492 | - | - | - | - | |
| 25.4 | 4.762 | Dc | 0,921 | 2,296 | 4,088 | 6,373 | 9,168 | 12,498 | - | - | - | - | |
| 1 1/4 x 1/8 | 31.75 | 3.175 | U | 6,065 | 3,222 | 1,823 | 1,155 | 800 | 588 | 447 | - | - | - |
| 31.75 | 3.175 | Du | 0,921 | 2,296 | 4,088 | 6,373 | 9,168 | 12,498 | 16,293 | - | - | - | |
| 31.75 | 3.175 | C | 1,681 | 1,197 | 901 | 717 | 598 | 513 | 448 | - | - | - | |
| 31.75 | 3.175 | Dc | 0,744 | 1,827 | 3,274 | 5,108 | 7,341 | 9,99 | 13,052 | - | - | - | |
| 1 1/4 x 3/16 | 31.75 | 4.762 | U | 9,097 | 4,829 | 2,733 | 1,730 | 1,199 | 882 | 672 | - | - | - |
| 31.75 | 4.762 | Du | 0,921 | 2,296 | 4,088 | 6,373 | 9,168 | 12,498 | 16,293 | - | - | - | |
| 31.75 | 4.762 | C | 2,519 | 1,797 | 1,351 | 1,077 | 896 | 768 | 671 | - | - | - | |
| 31.75 | 4.762 | Dc | 0,744 | 1,827 | 3,274 | 5,108 | 7,341 | 9,99 | 13,052 | - | - | - | |
| 1 1/2 x 1/8 | 38.1 | 3.175 | U | 8,736 | 4,635 | 2,625 | 1,660 | 1,150 | 847 | 648 | 510 | 415 | 340 |
| 38.1 | 3.175 | Du | 0,758 | 1,925 | 3,415 | 5,321 | 7,638 | 10,421 | 13,572 | 17,189 | 21,225 | 25,675 | |
| 38.1 | 3.175 | C | 2,419 | 1,725 | 1,296 | 1,034 | 860 | 738 | 645 | 573 | 516 | 469 | |
| 38.1 | 3.175 | Dc | 0,614 | 1,53 | 2,731 | 4,254 | 6,111 | 8,331 | 10,877 | 13,766 | 16,996 | 20,519 | |
| 1 1/2 x 3/16 | 38.1 | 4.762 | U | 13,106 | 6,955 | 3,935 | 2,492 | 1,726 | 1,269 | 960 | 768 | 620 | 510 |
| 38.1 | 4.762 | Du | 0,758 | 1,925 | 3,415 | 5,321 | 7,638 | 10,421 | 13,572 | 17,189 | 21,225 | 25,675 | |
| 38.1 | 4.762 | C | 3,630 | 2,587 | 1,945 | 1,551 | 1,291 | 1,107 | 968 | 860 | 775 | 704 | |
| 38.1 | 4.762 | Dc | 0,614 | 1,53 | 2,731 | 4,254 | 6,111 | 8,331 | 10,877 | 13,766 | 16,996 | 20,519 | |
| 1 3/4 x 3/16 | 44.45 | 4.762 | U | 17,830 | 9,468 | 5,356 | 3,390 | 2,349 | 1,729 | 1,320 | 1,042 | 844 | 694 |
| 44.45 | 4.762 | Du | 0.653 | 1.653 | 2.923 | 4.549 | 6.552 | 8.927 | 11.652 | 14.746 | 17.442 | 22 | |
| 44.45 | 4.762 | C | 4.933 | 3.522 | 2.494 | 2.111 | 1.854 | 1.507 | 1.317 | 1.154 | 1.054 | 957 | |
| 44.45 | 4.762 | Dc | 0.516 | 1.308 | 2.341 | 3.639 | 5.246 | 7.128 | 9.322 | 11.794 | 14.561 | 17.584 | |
| 2 x 3/16 | 50.8 | 4.762 | U | 23,239 | 12,364 | 6,944 | 4,329 | 2,756 | 2,059 | 1,612 | 1,283 | 1,045 | 857 |
| 50.8 | 4.762 | Du | 0.556 | 1.431 | 2.561 | 3.989 | 5.742 | 7.812 | 10.179 | 12.901 | 15.958 | 19.243 | |
| 50.8 | 4.762 | C | 6.449 | 4.601 | 3.457 | 2.756 | 2.295 | 1.968 | 1.720 | 1.530 | 1.376 | 1.250 | |
| 50.8 | 4.762 | Dc | 0.451 | 1.159 | 2.044 | 3.136 | 4.584 | 6.121 | 8.157 | 10.318 | 12.742 | 15.389 | |
| 2 1/4 x 3/16 | 57.15 | 4.762 | U | 29,480 | 15,648 | 8,857 | 5,605 | 3,883 | 2,857 | 2,179 | 1,724 | 1,398 | 1,151 |
| 57.15 | 4.762 | Du | 0.491 | 1.282 | 2.264 | 3.537 | 5.301 | 6.938 | 9.065 | 11.476 | 14.116 | 17.099 | |
| 57.15 | 4.762 | C | 0.386 | 1.011 | 1.823 | 2.836 | 4.088 | 5.456 | 7.249 | 9.116 | 11.324 | 13.68 | |
| 57.15 | 4.762 | Dc | 0.372 | 0.913 | 1.642 | 2.546 | 3.672 | 5.001 | 6.526 | 8.251 | 10.19 | 12.327 | |
| Tipo de Carga Vehicular | |||||||
|---|---|---|---|---|---|---|---|
| MODELO W19-100 W19-50 SOLERA DE CARGA | |||||||
| Camion Tipop | Tráfico de auto | Montacargas (capacidad) | |||||
| H-15 | H-20 | Automóvil 6500lb 2948 kg | 4000 lb 1814 kg | 6000 lb 2722 kg | 8000 lb 3629 kg | 10000 lb 4536 kg | |
| (Pulg) | |||||||
| 3/16" x 1" | 198 | 223 | 302 | 134 | 129 | 114 | 129 |
| 3/16" x 1 1/4" | 241 | 270 | 412 | 167 | 157 | 143 | 157 |
| 3/16" x 1 1/2" | 293 | 332 | 555 | 208 | 194 | 169 | 194 |
| 1/4" x 1 1/2" | 348 | 397 | 765 | 275 | 245 | 211 | 231 |
| 3/16" x 1 3/4" | 342 | 387 | 718 | 258 | 233 | 198 | 223 |
| 3/16" x 2" | 388 | 437 | 897 | 314 | 275 | 236 | 255 |
| 1/4" x 2" | 491 | 540 | 1208 | 436 | 372 | 307 | 332 |
| 3/16" x 2 1/4" | 441 | 490 | 1108 | 378 | 329 | 275 | 294 |
| 3/16" x 2 1/2" | 505 | 555 | 1362 | 456 | 387 | 317 | 342 |
| 1/4" x 2 1/2" | 647 | 696 | 1490 | 633 | 530 | 432 | 451 |
| TABLA INFORMATIVA PARA TIPO W19-50, W19-100 | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Tipo de Solera | ||||||||||||||
| 250 kg/cm² | 200 kg/cm² | 150 kg/cm² | Tráfico de auto | 5 Ton Montacargas | 3 Ton Montacargas | 1 Ton Montacargas | ||||||||
| (Pulg) | (mm) | (Pulg) | (mm) | (Pulg) | (mm) | (Pulg) | (mm) | (Pulg) | (mm) | (Pulg) | (mm) | (Pulg) | (mm) | |
| 1 x 1/4 | 12 | 304 | 10 | 254 | 9 | 228 | 12 | 304 | 7 | 177 | 6 | 152 | 7 | 177 |
| 1 x 3/8 | 14 | 355 | 13 | 330 | 11 | 279 | 16 | 406 | 9 | 228 | 8 | 203 | 9 | 228 |
| 1 1/4 x 1/4 | 15 | 381 | 13 | 330 | 12 | 304 | 17 | 431 | 9 | 228 | 8 | 203 | 10 | 254 |
| 1 1/4 x 3/8 | 18 | 457 | 16 | 406 | 14 | 355 | 23 | 584 | 12 | 304 | 10 | 254 | 14 | 355 |
| 1 1/2 x 1/4 | 18 | 457 | 16 | 406 | 14 | 355 | 23 | 584 | 11 | 279 | 10 | 254 | 13 | 330 |
| 1 1/2 x 3/8 | 22 | 558 | 20 | 508 | 18 | 457 | 30 | 762 | 14 | 355 | 13 | 330 | 19 | 482 |
| 1 3/4 x 1/4 | 21 | 533 | 19 | 482 | 17 | 431 | 29 | 736 | 14 | 355 | 12 | 304 | 17 | 431 |
| 1 3/4 x 3/8 | 26 | 660 | 23 | 584 | 21 | 533 | 38 | 965 | 18 | 457 | 17 | 431 | 25 | 635 |
| 2 x 1/4 | 24 | 609 | 22 | 558 | 20 | 508 | 37 | 939 | 16 | 406 | 15 | 381 | 22 | 558 |
| 2 x 3/8 | 30 | 762 | 28 | 711 | 26 | 660 | 46 | 1168 | 22 | 558 | 21 | 533 | 33 | 838 |
| 2 1/4 x 1/4 | 27 | 685 | 25 | 635 | 23 | 584 | 45 | 1143 | 19 | 482 | 18 | 457 | 28 | 711 |
| 2 1/4 x 3/8 | 34 | 863 | 32 | 812 | 31 | 787 | 53 | 1346 | 26 | 660 | 26 | 660 | 41 | 1041 |
| 2 1/2 x 1/4 | 30 | 762 | 28 | 711 | 27 | 685 | 52 | 1320 | 22 | 558 | 22 | 558 | 34 | 863 |
| 2 1/2 x 3/8 | 40 | 1016 | 38 | 965 | 36 | 914 | 59 | 1498 | 31 | 787 | 31 | 787 | 50 | 1270 |
| 3 x 1/4 | 39 | 990 | 37 | 939 | 35 | 889 | 62 | 1574 | 30 | 762 | 30 | 762 | 49 | 1244 |
| 3 x 3/8 | 52 | 1320 | 50 | 1270 | 49 | 1244 | 71 | 1803 | 43 | 1092 | 44 | 1117 | 61 | 1549 |
| 3 1/2 x 1/4 | 48 | 1219 | 46 | 1168 | 45 | 1143 | 72 | 1828 | 39 | 990 | 40 | 1016 | 62 | 1574 |
| 3 1/2 x 3/8 | 60 | 1524 | 60 | 1524 | 60 | 1524 | 83 | 2108 | 56 | 1422 | 58 | 1473 | 71 | 1803 |
| 4 x 1/4 | 59 | 1498 | 58 | 1473 | 57 | 1447 | 83 | 2108 | 50 | 1270 | 51 | 1295 | 71 | 1803 |
| 4 x 3/8 | 68 | 1727 | 68 | 1727 | 69 | 1752 | 95 | 2413 | 66 | 1676 | 68 | 1727 | 81 | 2057 |
| 4 1/2 x 1/4 | 69 | 1752 | 69 | 1752 | 70 | 1778 | 96 | 2438 | 61 | 1549 | 64 | 1625 | 82 | 2082 |
| 4 1/2 x 3/8 | 71 | 1803 | 71 | 1803 | 72 | 1828 | 96 | 2438 | 69 | 1752 | 71 | 1803 | 84 | 2133 |
| 5 x 1/4 | 75 | 1905 | 75 | 1905 | 75 | 1905 | 96 | 2438 | 72 | 1828 | 74 | 1879 | 89 | 2260 |
| 5 x 3/8 | 85 | 2159 | 85 | 2159 | 86 | 2184 | 96 | 2438 | 83 | 2108 | 85 | 2159 | 96 | 2438 |
Accesorios de Instalación
| ACERO AL CARBÓN | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Modelo | W11-50 | W11-100 | W13-50 | W13-100 | W15-50 | W15-100 | W16-50 | W16-100 | W19-50 | W19-100 | |
| SEPARACIÓN SOLERAS | 17.46 | 17.46 | 20.64 | 20.64 | 23.81 | 23.81 | 24.61 | 24.61 | 30.16 | 30.16 | |
| SEPARACIÓN REDONDOS | 50.00 | 100.00 | 50.00 | 100.00 | 50.00 | 100.00 | 50.00 | 100.00 | 50.00 | 100.00 | |
| Espesor | Peralte | kg/m² | kg/m² | kg/m² | kg/m² | kg/m² | kg/m² | kg/m² | kg/m² | kg/m² | kg/m² |
| 1/8 | 3/4 | 32.73 | 30.13 | 28.43 | 25.85 | 25.63 | 23.02 | 25.20 | 22.57 | 21.33 | 18.74 |
| 1 | 41.91 | 39.31 | 36.19 | 33.60 | 32.44 | 29.83 | 31.85 | 29.22 | 26.71 | 24.12 | |
| 1 1/4 | 51.09 | 48.49 | 43.94 | 41.36 | 39.24 | 36.63 | 38.50 | 35.87 | 32.09 | 29.50 | |
| 1 1/2 | 60.27 | 57.67 | 51.70 | 49.11 | 46.05 | 43.44 | 45.14 | 42.51 | 37.48 | 34.88 | |
| 3/16 | 3/4 | 46.50 | 43.90 | 40.06 | 37.48 | 35.84 | 33.23 | 35.17 | 32.54 | 29.40 | 26.81 |
| 1 | 60.27 | 57.67 | 51.70 | 49.11 | 46.05 | 43.44 | 45.14 | 42.51 | 37.48 | 34.88 | |
| 1 1/4 | 74.03 | 71.44 | 63.33 | 60.75 | 56.25 | 53.65 | 55.11 | 52.48 | 45.55 | 42.95 | |
| 1 1/2 | 87.80 | 85.21 | 74.96 | 72.38 | 66.46 | 63.86 | 65.09 | 62.45 | 53.62 | 51.02 | |
| 1 3/4 | 102.86 | 99.62 | 87.87 | 84.65 | 77.96 | 74.71 | 76.36 | 73.08 | 62.98 | 59.74 | |
| 2 | 116.63 | 113.39 | 99.51 | 96.28 | 88.17 | 84.92 | 86.33 | 83.05 | 71.05 | 67.81 | |
| 2 1/4 | 130.40 | 127.16 | 111.14 | 107.92 | 98.38 | 95.13 | 96.30 | 93.02 | 79.12 | 75.88 | |
| 2 1/2 | 144.17 | 140.93 | 122.77 | 119.55 | 108.59 | 105.34 | 106.27 | 102.99 | 87.19 | 83.95 | |
| Modelo | W19-100 | Acero al carbón | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Solera | Peralte (mm) | Espesor (mm) | Carga | kg/m - cm/ deflexión en mm | |||||||||
| 50 | 75 | 100 | 125 | 150 | 175 | 200 | 225 | 250 | 275 | ||||
| 3/4 x 1/8 | 19.05 | 3.175 | U | 2,183 | 1,158 | 656 | 416 | - | - | - | - | - | - |
| 19.05 | 3.175 | Du | 1,491 | 3,825 | 6,819 | 10,627 | - | - | - | - | - | - | |
| 19.05 | 3.175 | C | 604 | 431 | 324 | 259 | - | - | - | - | - | - | |
| 19.05 | 3.175 | Dc | 1,184 | 3,059 | 5,459 | 8,508 | - | - | - | - | - | - | |
| 3/4 x 3/16 | 19.05 | 4.762 | U | 3,276 | 1,739 | 984 | 622 | - | - | - | - | - | - |
| 19.05 | 4.762 | Du | 1,491 | 3,825 | 6,819 | 10,627 | - | - | - | - | - | - | |
| 19.05 | 4.762 | C | 908 | 646 | 486 | 387 | - | - | - | - | - | - | |
| 19.05 | 4.762 | Dc | 1,184 | 3,059 | 5,459 | 8,508 | - | - | - | - | - | - | |
| 1 x 1/8 | 25.4 | 3.175 | U | 3,886 | 2,060 | 1,166 | 739 | 512 | 377 | - | - | - | - |
| 25.4 | 3.175 | Du | 1,112 | 2,862 | 5,123 | 7,974 | 11,448 | 15,612 | - | - | - | - | |
| 25.4 | 3.175 | C | 1,076 | 766 | 576 | 460 | 383 | 329 | - | - | - | - | |
| 25.4 | 3.175 | Dc | 0,921 | 2,296 | 4,088 | 6,373 | 9,168 | 12,498 | - | - | - | - | |
| 1 x 3/16 | 25.4 | 4.762 | U | 5,821 | 3,090 | 1,748 | 1,108 | 769 | 563 | - | - | - | - |
| 25.4 | 4.762 | Du | 1,112 | 2,862 | 5,123 | 7,974 | 11,448 | 15,612 | - | - | - | - | |
| 25.4 | 4.762 | C | 1,611 | 1,150.125 | 864 | 689 | 574 | 492 | - | - | - | - | |
| 25.4 | 4.762 | Dc | 0,921 | 2,296 | 4,088 | 6,373 | 9,168 | 12,498 | - | - | - | - | |
| 1 1/4 x 1/8 | 31.75 | 3.175 | U | 6,065 | 3,222 | 1,823 | 1,155 | 800 | 588 | 447 | - | - | - |
| 31.75 | 3.175 | Du | 0,921 | 2,296 | 4,088 | 6,373 | 9,168 | 12,498 | 16,293 | - | - | - | |
| 31.75 | 3.175 | C | 1,681 | 1,197 | 901 | 717 | 598 | 513 | 448 | - | - | - | |
| 31.75 | 3.175 | Dc | 0,744 | 1,827 | 3,274 | 5,108 | 7,341 | 9,99 | 13,052 | - | - | - | |
| 1 1/4 x 3/16 | 31.75 | 4.762 | U | 9,097 | 4,829 | 2,733 | 1,730 | 1,199 | 882 | 672 | - | - | - |
| 31.75 | 4.762 | Du | 0,921 | 2,296 | 4,088 | 6,373 | 9,168 | 12,498 | 16,293 | - | - | - | |
| 31.75 | 4.762 | C | 2,519 | 1,797 | 1,351 | 1,077 | 896 | 768 | 671 | - | - | - | |
| 31.75 | 4.762 | Dc | 0,744 | 1,827 | 3,274 | 5,108 | 7,341 | 9,99 | 13,052 | - | - | - | |
| 1 1/2 x 1/8 | 38.1 | 3.175 | U | 8,736 | 4,635 | 2,625 | 1,660 | 1,150 | 847 | 648 | 510 | 415 | 340 |
| 38.1 | 3.175 | Du | 0,758 | 1,925 | 3,415 | 5,321 | 7,638 | 10,421 | 13,572 | 17,189 | 21,225 | 25,675 | |
| 38.1 | 3.175 | C | 2,419 | 1,725 | 1,296 | 1,034 | 860 | 738 | 645 | 573 | 516 | 469 | |
| 38.1 | 3.175 | Dc | 0,614 | 1,53 | 2,731 | 4,254 | 6,111 | 8,331 | 10,877 | 13,766 | 16,996 | 20,519 | |
| 1 1/2 x 3/16 | 38.1 | 4.762 | U | 13,106 | 6,955 | 3,935 | 2,492 | 1,726 | 1,269 | 960 | 768 | 620 | 510 |
| 38.1 | 4.762 | Du | 0,758 | 1,925 | 3,415 | 5,321 | 7,638 | 10,421 | 13,572 | 17,189 | 21,225 | 25,675 | |
| 38.1 | 4.762 | C | 3,630 | 2,587 | 1,945 | 1,551 | 1,291 | 1,107 | 968 | 860 | 775 | 704 | |
| 38.1 | 4.762 | Dc | 0,614 | 1,53 | 2,731 | 4,254 | 6,111 | 8,331 | 10,877 | 13,766 | 16,996 | 20,519 | |
| 1 3/4 x 3/16 | 44.45 | 4.762 | U | 17,830 | 9,468 | 5,356 | 3,390 | 2,349 | 1,729 | 1,320 | 1,042 | 844 | 694 |
| 44.45 | 4.762 | Du | 0.653 | 1.653 | 2.923 | 4.549 | 6.552 | 8.927 | 11.652 | 14.746 | 17.442 | 22 | |
| 44.45 | 4.762 | C | 4.933 | 3.522 | 2.494 | 2.111 | 1.854 | 1.507 | 1.317 | 1.154 | 1.054 | 957 | |
| 44.45 | 4.762 | Dc | 0.516 | 1.308 | 2.341 | 3.639 | 5.246 | 7.128 | 9.322 | 11.794 | 14.561 | 17.584 | |
| 2 x 3/16 | 50.8 | 4.762 | U | 23,239 | 12,364 | 6,944 | 4,329 | 2,756 | 2,059 | 1,612 | 1,283 | 1,045 | 857 |
| 50.8 | 4.762 | Du | 0.556 | 1.431 | 2.561 | 3.989 | 5.742 | 7.812 | 10.179 | 12.901 | 15.958 | 19.243 | |
| 50.8 | 4.762 | C | 6.449 | 4.601 | 3.457 | 2.756 | 2.295 | 1.968 | 1.720 | 1.530 | 1.376 | 1.250 | |
| 50.8 | 4.762 | Dc | 0.451 | 1.159 | 2.044 | 3.136 | 4.584 | 6.121 | 8.157 | 10.318 | 12.742 | 15.389 | |
| 2 1/4 x 3/16 | 57.15 | 4.762 | U | 29,480 | 15,648 | 8,857 | 5,605 | 3,883 | 2,857 | 2,179 | 1,724 | 1,398 | 1,151 |
| 57.15 | 4.762 | Du | 0.491 | 1.282 | 2.264 | 3.537 | 5.301 | 6.938 | 9.065 | 11.476 | 14.116 | 17.099 | |
| 57.15 | 4.762 | C | 0.386 | 1.011 | 1.823 | 2.836 | 4.088 | 5.456 | 7.249 | 9.116 | 11.324 | 13.68 | |
| 57.15 | 4.762 | Dc | 0.372 | 0.913 | 1.642 | 2.546 | 3.672 | 5.001 | 6.526 | 8.251 | 10.19 | 12.327 | |
| Tipo de Carga Vehicular | |||||||
|---|---|---|---|---|---|---|---|
| MODELO W19-100 W19-50 SOLERA DE CARGA | |||||||
| Camion Tipop | Tráfico de auto | Montacargas (capacidad) | |||||
| H-15 | H-20 | Automóvil 6500lb 2948 kg | 4000 lb 1814 kg | 6000 lb 2722 kg | 8000 lb 3629 kg | 10000 lb 4536 kg | |
| (Pulg) | |||||||
| 3/16" x 1" | 198 | 223 | 302 | 134 | 129 | 114 | 129 |
| 3/16" x 1 1/4" | 241 | 270 | 412 | 167 | 157 | 143 | 157 |
| 3/16" x 1 1/2" | 293 | 332 | 555 | 208 | 194 | 169 | 194 |
| 1/4" x 1 1/2" | 348 | 397 | 765 | 275 | 245 | 211 | 231 |
| 3/16" x 1 3/4" | 342 | 387 | 718 | 258 | 233 | 198 | 223 |
| 3/16" x 2" | 388 | 437 | 897 | 314 | 275 | 236 | 255 |
| 1/4" x 2" | 491 | 540 | 1208 | 436 | 372 | 307 | 332 |
| 3/16" x 2 1/4" | 441 | 490 | 1108 | 378 | 329 | 275 | 294 |
| 3/16" x 2 1/2" | 505 | 555 | 1362 | 456 | 387 | 317 | 342 |
| 1/4" x 2 1/2" | 647 | 696 | 1490 | 633 | 530 | 432 | 451 |
| TABLA INFORMATIVA PARA TIPO W19-50, W19-100 | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Tipo de Solera | ||||||||||||||
| 250 kg/cm² | 200 kg/cm² | 150 kg/cm² | Tráfico de auto | 5 Ton Montacargas | 3 Ton Montacargas | 1 Ton Montacargas | ||||||||
| (Pulg) | (mm) | (Pulg) | (mm) | (Pulg) | (mm) | (Pulg) | (mm) | (Pulg) | (mm) | (Pulg) | (mm) | (Pulg) | (mm) | |
| 1 x 1/4 | 12 | 304 | 10 | 254 | 9 | 228 | 12 | 304 | 7 | 177 | 6 | 152 | 7 | 177 |
| 1 x 3/8 | 14 | 355 | 13 | 330 | 11 | 279 | 16 | 406 | 9 | 228 | 8 | 203 | 9 | 228 |
| 1 1/4 x 1/4 | 15 | 381 | 13 | 330 | 12 | 304 | 17 | 431 | 9 | 228 | 8 | 203 | 10 | 254 |
| 1 1/4 x 3/8 | 18 | 457 | 16 | 406 | 14 | 355 | 23 | 584 | 12 | 304 | 10 | 254 | 14 | 355 |
| 1 1/2 x 1/4 | 18 | 457 | 16 | 406 | 14 | 355 | 23 | 584 | 11 | 279 | 10 | 254 | 13 | 330 |
| 1 1/2 x 3/8 | 22 | 558 | 20 | 508 | 18 | 457 | 30 | 762 | 14 | 355 | 13 | 330 | 19 | 482 |
| 1 3/4 x 1/4 | 21 | 533 | 19 | 482 | 17 | 431 | 29 | 736 | 14 | 355 | 12 | 304 | 17 | 431 |
| 1 3/4 x 3/8 | 26 | 660 | 23 | 584 | 21 | 533 | 38 | 965 | 18 | 457 | 17 | 431 | 25 | 635 |
| 2 x 1/4 | 24 | 609 | 22 | 558 | 20 | 508 | 37 | 939 | 16 | 406 | 15 | 381 | 22 | 558 |
| 2 x 3/8 | 30 | 762 | 28 | 711 | 26 | 660 | 46 | 1168 | 22 | 558 | 21 | 533 | 33 | 838 |
| 2 1/4 x 1/4 | 27 | 685 | 25 | 635 | 23 | 584 | 45 | 1143 | 19 | 482 | 18 | 457 | 28 | 711 |
| 2 1/4 x 3/8 | 34 | 863 | 32 | 812 | 31 | 787 | 53 | 1346 | 26 | 660 | 26 | 660 | 41 | 1041 |
| 2 1/2 x 1/4 | 30 | 762 | 28 | 711 | 27 | 685 | 52 | 1320 | 22 | 558 | 22 | 558 | 34 | 863 |
| 2 1/2 x 3/8 | 40 | 1016 | 38 | 965 | 36 | 914 | 59 | 1498 | 31 | 787 | 31 | 787 | 50 | 1270 |
| 3 x 1/4 | 39 | 990 | 37 | 939 | 35 | 889 | 62 | 1574 | 30 | 762 | 30 | 762 | 49 | 1244 |
| 3 x 3/8 | 52 | 1320 | 50 | 1270 | 49 | 1244 | 71 | 1803 | 43 | 1092 | 44 | 1117 | 61 | 1549 |
| 3 1/2 x 1/4 | 48 | 1219 | 46 | 1168 | 45 | 1143 | 72 | 1828 | 39 | 990 | 40 | 1016 | 62 | 1574 |
| 3 1/2 x 3/8 | 60 | 1524 | 60 | 1524 | 60 | 1524 | 83 | 2108 | 56 | 1422 | 58 | 1473 | 71 | 1803 |
| 4 x 1/4 | 59 | 1498 | 58 | 1473 | 57 | 1447 | 83 | 2108 | 50 | 1270 | 51 | 1295 | 71 | 1803 |
| 4 x 3/8 | 68 | 1727 | 68 | 1727 | 69 | 1752 | 95 | 2413 | 66 | 1676 | 68 | 1727 | 81 | 2057 |
| 4 1/2 x 1/4 | 69 | 1752 | 69 | 1752 | 70 | 1778 | 96 | 2438 | 61 | 1549 | 64 | 1625 | 82 | 2082 |
| 4 1/2 x 3/8 | 71 | 1803 | 71 | 1803 | 72 | 1828 | 96 | 2438 | 69 | 1752 | 71 | 1803 | 84 | 2133 |
| 5 x 1/4 | 75 | 1905 | 75 | 1905 | 75 | 1905 | 96 | 2438 | 72 | 1828 | 74 | 1879 | 89 | 2260 |
| 5 x 3/8 | 85 | 2159 | 85 | 2159 | 86 | 2184 | 96 | 2438 | 83 | 2108 | 85 | 2159 | 96 | 2438 |
Fabricación sujeta a consulta técnica.

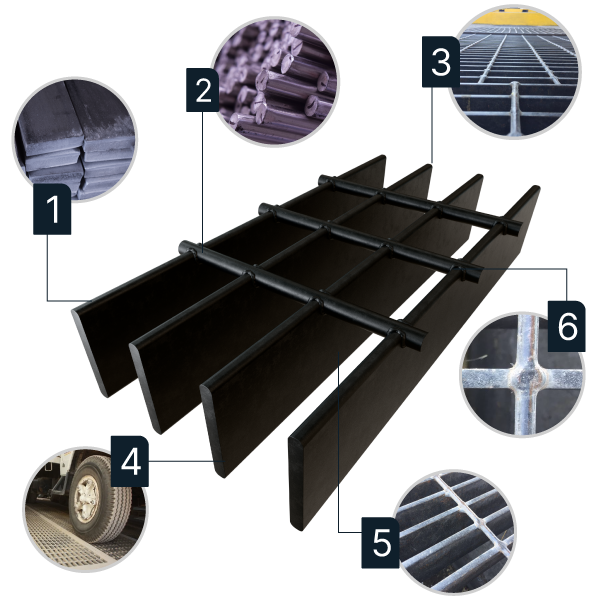

Características Clave del Producto
· Soleras portantes: laminadas en caliente con bajo contenido de silicio, soportan las cargas a las que se somete la rejilla.
Perfiles redondos o varillas atiesadoras: dispuestas transversalmente respecto a las soleras, cumplen la función de unir a estas últimas.
· Carga uniforme permisible: desde 2,183 kg/m², (solera de ¾” x 1/8″ y separación entre apoyos de 50 cm) hasta 1,418 kg/m² (solera 2½” x 3/16″ y separación entre apoyos de 275 cm).
· Carga concentrada permisible: desde 604 kg/m (solera de ¾” x 1/8″ y separación entre apoyos de 50 cm) hasta 1,953 kg/m (solera 2½” x 3/16″ y separación entre apoyos de 275 cm).
· Estructura abierta con diversas separaciones: permite un drenaje eficiente de líquidos y facilita la limpieza.
· Fabricación por electroforjado: combina presión y corriente eléctrica controladas en cada punto de cruce entre soleras y varillas, logrando una unión sólida y altamente resistente.

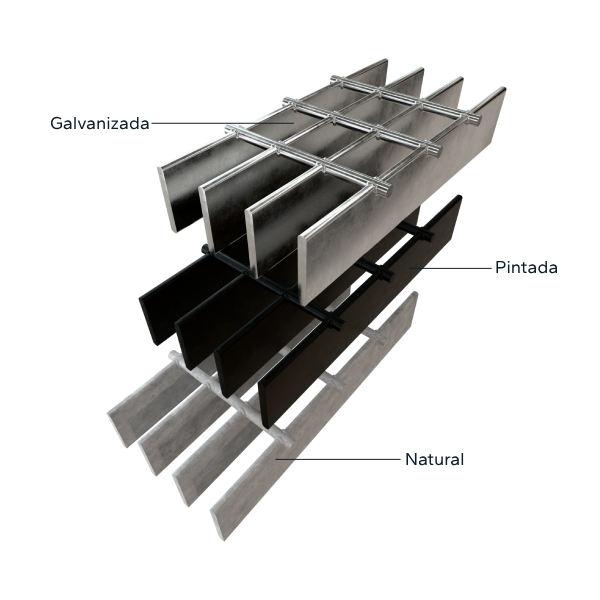

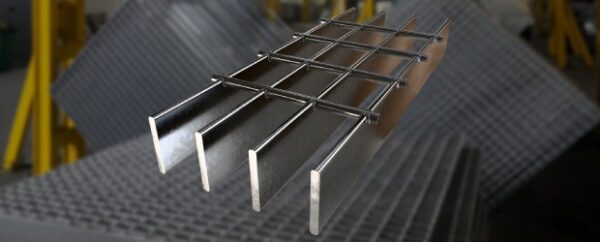

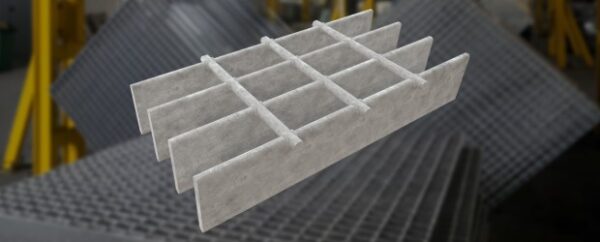

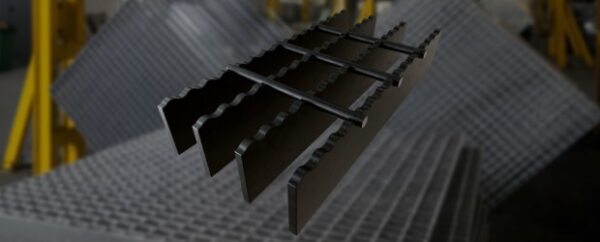

Tipos de panel Glamet
Calidad Certificada
La rejilla electroforjada cumple con las normas NAAMM MGB 531-17, MGB 532-19 y MGB 533-09. Además la rejilla galvanizada se fabrica con base en la norma ASTM 123. Solicita el certificado correspondiente al finalizar tu compra.*
Esta documentación garantiza que adquiriste materiales de alto rendimiento, diseñados para satisfacer las demandas de los proyectos de construcción o manufactura más exigentes.
Beneficios de Uso
Elevada capacidad de carga: su composición le confiere óptima capacidad portante ya sea en las rejillas de tráfico ligero o pesado.
Seguridad: fabricada para brindar estabilidad estructural, así como seguridad a los usuarios gracias a su entramado y diseño antiderrapante.
Instalación rápida y eficaz: su sistema de fijación por sujetadores agiliza los tiempos de construcción para una entrega oportuna de proyectos.
Calidad certificada: nuestras rejillas cumplen con normas de calidad de carácter internacional, lo que asegura un rendimiento eficaz en cada aplicación.

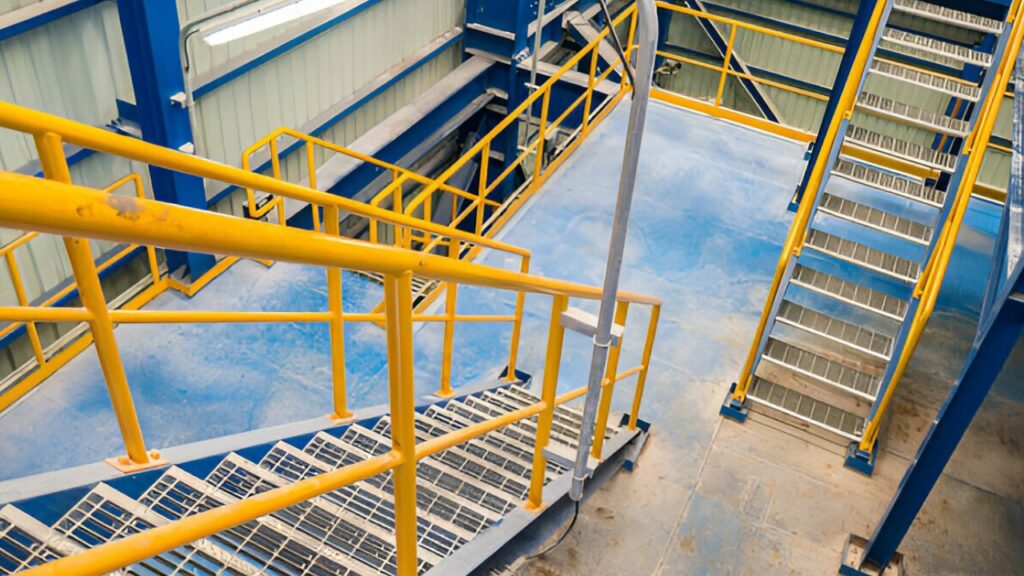

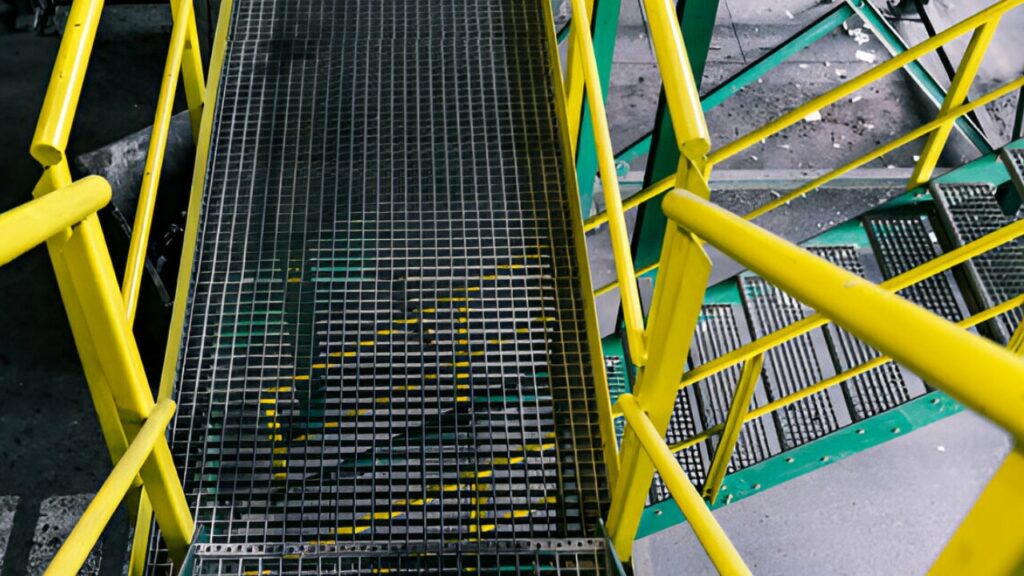

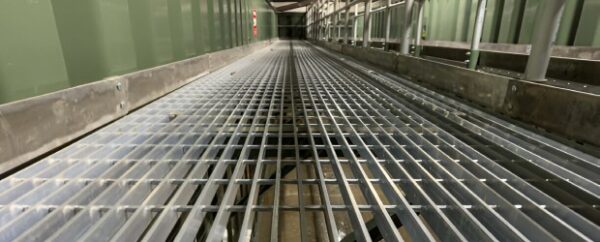

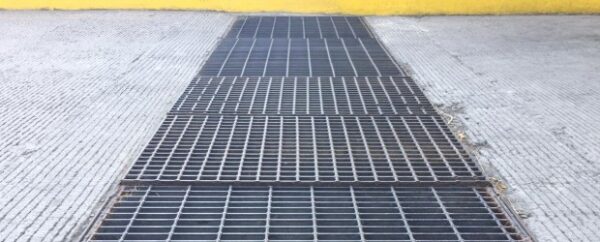

Aplicaciones del panel Glamet
Nuestro equipo de expertos ayuda a clientes de todo el país y de numerosos sectores a encontrar los productos de acero inoxidable, acero al carbono, paneles para techos y paredes, aleaciones de níquel y metales especiales que necesitan. Desde la fabricación de componentes prototipo hasta las series de producción a gran escala, Aoin es tu socio de referencia para tus necesidades de metales especiales.
Si prefieres recoger tus materiales directamente debes considerar que nuestras diferentes bodegas se encuentran ubicadas en la Zona Metropolitana del Valle de México. Puedes llevar a cabo la recolección de tus productos tan solo 48 horas después de haber realizado el pago del mismo. Sin embargo, será un ejecutivo de ventas quien te indique en qué lugar deberás hacerlo.
Nuestra red de distribución abarca toda América Latina y el resto del mundo. Enviamos productos desde el puerto de Shanghái o Tianjin a destinos internacionales. No obstante, toma en cuenta que las condiciones y tiempos de entrega pueden variar según el destino, por lo que te sugerimos comunicarte con un ejecutivo de ventas al +86 13921132875 para conocer toda la información al respecto de nuestra logística.
Aoin ofrecemos diversos tipos de lámina de acero. Puedes adquirir este producto en una amplia variedad de diseños acanalados: R72, R101, RN 100/35, KR18, O100, O30. Estos productos destacan por su recubrimiento galvanizado que las protege de la corrosión, aunque también las puedes solicitar con acabado Pintro o Zintro Alum para mayor durabilidad y estética.
En Aoin ofrecemos una amplia variedad de paneles sándwich útiles para la construcción de inmuebles con aislamiento termoacústico. También contamos con un extenso catálogo de láminas acanaladas de acero, además de diversos perfiles metálicos para construcción y manufactura, así como con diferentes aceros corrugados para estructuras de concreto armado.
