1. Introducción
Las tablestacas de acero son perfiles estructurales entrelazados que se hincan en el suelo para formar muros de contención continuos, ataguías, muros de corte, muros de muelle y sistemas de cimentación. Proporcionan tanto resistencia estructural como retención de tierra y agua.
Los dos principales métodos de fabricación son el laminado en caliente (preferido para muros permanentes y sometidos a cargas pesadas) y el conformado en frío (a partir de bobinas, utilizado a menudo para obras temporales o aplicaciones más ligeras). Entre los perfiles más comunes se incluyen los de tipo U (estilo Larssen), los de tipo Z, los de alma recta (AS) y los sistemas de muros combinados (HZ/AZ con tablestacas intermedias).
Entre las normas internacionales más importantes se incluyen:
• EN 10248-1 – Tablestacas de acero laminadas en caliente – Condiciones técnicas de suministro (calidades de material S240GP a S500GP)
• EN 10248-2 – Tablestacas de acero laminadas en caliente – Tolerancias de forma y dimensiones
• EN 10249-1 / -2 – Tablestacas de acero conformadas en frío – Condiciones técnicas de suministro y tolerancias
• ASTM A328 – Tablestacas de acero; ASTM A572 – Acero estructural HSLA (incluidas las tablestacas); ASTM A690 – Acero de baja aleación y alta resistencia para entornos marinos
• JIS A5528 – Norma japonesa para tablestacas de acero (SY295, SY390, etc.)
• GB/T 20933 – Norma china para tablestacas de acero laminadas en caliente
La clasificación se basa principalmente en el límite elástico, el tipo de perfil (U, Z, alma recta), el método de fabricación (laminado en caliente frente a conformado en frío) y cualquier resistencia mejorada a la corrosión.
2. Normas europeas – Laminado en caliente (EN 10248)
La norma EN 10248-1:2023 se refiere a los tipos de acero estructural no aleado para tablestacas laminadas en caliente de calidad GP. Los tipos se designan según el límite elástico mínimo.
2.1 Tipos de acero (EN 10248-1)
Tipo | Límite elástico ReH (MPa) | Resistencia a la tracción Rm (MPa) | Alargamiento % | Uso típico |
S240GP | 240 | 340 | ≥26 | Obras ligeras o temporales |
S270GP | 270 | 410 | ≥24 | Obras temporales generales u obras permanentes ligeras |
S320GP | 320 | 440 | ≥23 | Muros permanentes estándar |
S355GP | 355 | 480 | ≥22 | El más común / grado básico para obras permanentes |
S390GP | 390 | 490 | ≥20 | Muros permanentes de alta resistencia |
S430GP | 430 | 510 | ≥19 | Aplicaciones de alta resistencia / carga elevada |
S460GP / S500GP | 460 / 500 | 530 / 580 | ≥17 / ≥15 | Resistencia muy alta (calidades más recientes) |
El S355GP se considera generalmente como la «calidad básica» estándar para muros de tablestacas permanentes. Las calidades superiores permiten secciones más delgadas o una vida útil más larga.
2.2 Normas dimensionales y perfiles (EN 10248-2)
• Perfiles en U (tipo Larssen): garras de enclavamiento en el mismo lado del alma

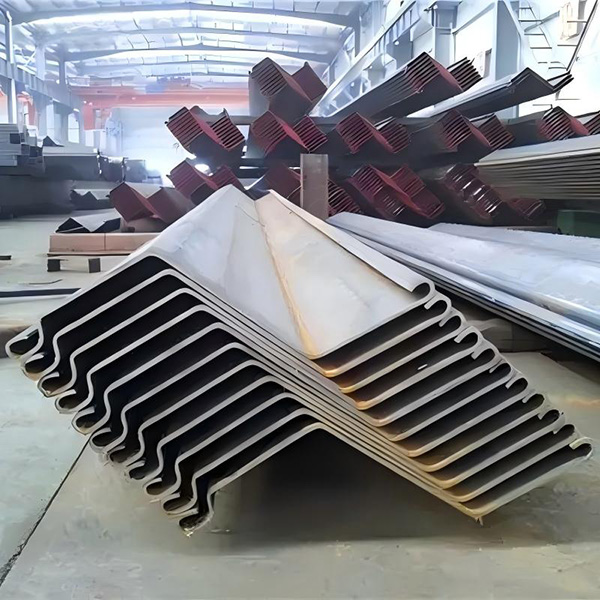

• Perfiles en Z: garras de enclavamiento en lados opuestos; eficaces para muros continuos
• Perfiles de alma recta (AS): utilizados para celdas circulares y muros combinados
• Sistemas de paredes combinadas HZ/AZ: pilotes en H + tablestacas intermedias
Las tolerancias abarcan la masa, la longitud, la altura, el espesor, la anchura, la rectitud y la desviación de perpendicularidad de los extremos.
3. Normas europeas: perfilados en frío (EN 10249)
La norma EN 10249 se aplica a las tablestacas conformadas en frío fabricadas a partir de bobinas laminadas en caliente. Las calidades suelen estar alineadas con los aceros estructurales de la norma EN 10025:
• S235JRC, S275JRC, S355J0C (y similares)
• Las propiedades mecánicas se ajustan a las calidades correspondientes de la norma EN 10025, teniendo en cuenta los efectos del conformado en frío
Los tablestacados conformados en frío se utilizan habitualmente para obras provisionales, muros permanentes más ligeros y en aquellos casos en los que se requiere un control dimensional más estricto o un menor coste. Los módulos de sección son, por lo general, inferiores a los de los perfiles equivalentes laminados en caliente.
4. Normas de Estados Unidos (ASTM)
Especificaciones ASTM que se aplican habitualmente a las tablestacas de acero:
Grado / Especificación | Límite de fluencia mínimo (MPa) | Resistencia a la tracción (MPa) | Aplicaciones típicas / Notas |
ASTM A328 | 270 (39 ksi) | — | Tablestacas básicas de acero dulce (hoy en día se fabrican en contadas ocasiones) |
ASTM A572 Gr.42 | 290 (42 ksi) | 415 mín. | Acero estructural de alta resistencia (HSLA) / tablestacas |
ASTM A572 Gr.50 | 345 (50 ksi) | 450 mín. | El grado HSLA más común en la actualidad para tablestacas |
ASTM A572 Gr.55/60/65 | 380–450 | 485–550+ | Aplicaciones que requieren mayor resistencia |
ASTM A690 | 345 (50 ksi) | 485 mín. | Resistencia mejorada a la corrosión atmosférica en entornos marinos y zonas de salpicadura |
El grado A572 50 es el grado moderno más ampliamente especificado en Norteamérica. El A690 ofrece una resistencia mejorada a la corrosión en zonas de salpicadura marina.
5. Normas japonesas, chinas y otras
Japón (JIS A5528):
• SY295 – Límite elástico ≈ 295 MPa
• SY390 – Límite elástico ≈ 390 MPa
• También hay disponibles calidades superiores (serie SYW)
China (GB/T 20933):
• Q345P, Q390P, Q420P (y similares): ajustadas a los grados estructurales para tablestacas
Grados especiales o patentados:
• AMLoCor® (ArcelorMittal): resistencia mejorada a la corrosión en entornos marinos (Blue 320 / 355 / 390)
• Aceros con contenido en cobre para una mayor resistencia a la corrosión atmosférica
6. Equivalencias aproximadas entre normas
La siguiente tabla recoge las equivalencias aproximadas comúnmente aceptadas. Los requisitos exactos (especialmente la composición química, la resistencia al impacto y los rangos de espesor) deben verificarse con arreglo a la especificación solicitada.
EN 10248 | ASTM (aprox.) | JIS (aprox.) | Notas |
S240GP / S270GP | A328 / A572 Gr.42 | SY295 | Ligero / temporal |
S320GP / S355GP | A572 Gr.50 | SY390 | Obras permanentes estándar |
S390GP / S430GP | A572 Gr.55/60 | SYW390 / superior | Permanente de alta resistencia |
S460GP / S500GP | A572 Gr.65 / superior | — | Resistencia muy alta |
Especial (AMLoCor / Cu) | A690 | — | Marino / resistencia mejorada a la corrosión |
7. Aplicaciones típicas
• Muros de contención permanentes y muros de muelle en puertos y bahías
• Ataguías para pilares de puentes, cimentaciones y obras marítimas
• Muros de corte y control de aguas subterráneas
• Protección de riberas de ríos y canales / defensa contra inundaciones
• Muros de cimentación y estructuras subterráneas
• Sujeción temporal de excavaciones
• Muros combinados (tablestacas + pilotes en H o tubos) para cargas pesadas
8. Notas importantes
• Los pilotes laminados en caliente (EN 10248) suelen ofrecer módulos de sección más elevados y una mayor resistencia de entrelazamiento que los pilotes conformados en frío de masa similar.
• El S355GP (o A572 Gr.50) es el grado «estándar» más ampliamente especificado para obras permanentes; los grados superiores (S390GP, S430GP, S460GP) permiten optimizar la sección o aumentar la vida útil de diseño.
• Debe tenerse en cuenta el margen de corrosión (espesor de sacrificio) o los recubrimientos protectores/la protección catódica para entornos marinos permanentes y suelos agresivos.
• Se prefieren los grados con resistencia mejorada a la corrosión (A690, AMLoCor®, aceros con contenido de cobre) en zonas de salpicadura y aplicaciones marinas.
• Las tensiones de hincado, la integridad del entrelazamiento y la estanqueidad de la pared dependen de la geometría del perfil, el grado del acero y el método de instalación.
• Las tolerancias dimensionales y de masa se definen en las normas EN 10248-2 (laminado en caliente) y EN 10249-2 (conformado en frío); la norma ASTM A6 se aplica en la práctica estadounidense.
• El diseño de muros de tablestacas se rige por los códigos geotécnicos y estructurales (Eurocódigo 7/3, AASHTO, códigos locales), además de las normas de materiales mencionadas anteriormente.
